高压液压截止阀JZFS-J40LTM
高压液压截止阀JZFS-J40LTM
1.产品概述：
JZFS型高压截止阀主要用于液压管路中控制油液的流通和截止，其阀芯为液压平衡式。具有开启力小、操作方便等特点（可替代LF型作节流阀用）
本系列高压球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。
本系列高压截止阀有螺纹式、法兰式、板式等多种连接方式。
2.型号说明：
①名称代号：截止阀
②控制方法：S－动手
③压力等级：J－31.5MPaH－20MPa
④公称通径：3～100mm
⑤连接方式：（具体请参阅右表）
3.技术参数：
公称压力：20～31.5MPa
适用介质：矿物油、水－乙二醇和乳化液
介质温度：-20℃～+65℃
连接形式 | 代号 | 连接形式 | 代号 | 连接形式 | 代号 | 连接形式 | 代号 |
直通式普通螺纹 | LTM | 焊接法兰式 | FH | 仿日水平板式 | B | 板式法兰 | BF |
直通式圆柱管螺纹 | LTG | 直角式焊接法兰 | FJ | 垂直板式 | BI | 板式法兰I型 | BFI |
直通式圆锥管螺纹 | LTZ | 普通螺纹方法兰 | FM | 水平板式 | BII | 法兰板式 | FB |
直角式普通螺纹 | LJM | 圆锥管螺纹方法兰 | FZ | 法兰板式I型 | FBI | ||
直角式圆柱管螺纹 | LJG | 圆柱管螺纹方法兰 | FG | ||||
直角式圆锥管螺纹 | LJZ |

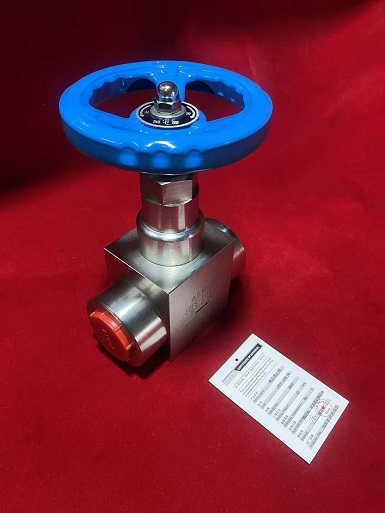

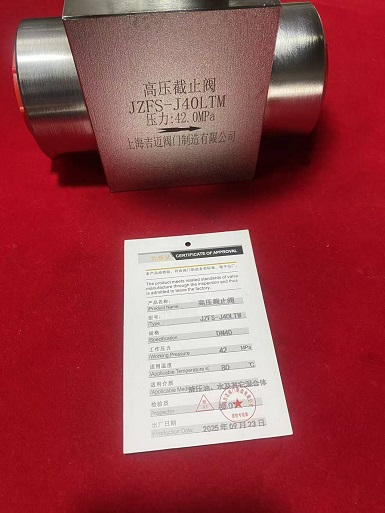

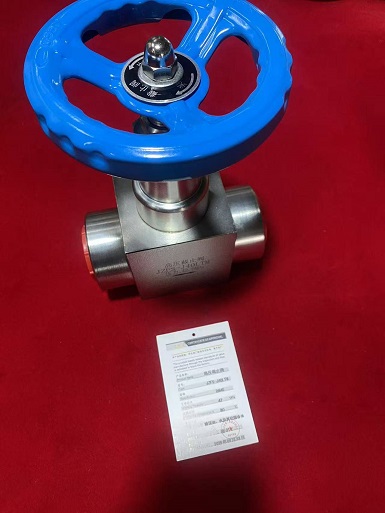

高压液压截止阀JZFS-J40LTM实物图：
