F943X电动不锈钢扇形盲板阀结构特点及用途
F943X电动不锈钢扇形盲板阀结构特点及用途：
F943X电动扇形盲板阀按GB6222《工业企业煤气安全规定》有的有关标准同时消化吸收国内外技术的基础上，自行研制开发的新一代产品，广泛适用于公矿企业、环境保护等行业的煤气、有毒气体介质管理中，作为可靠的切断装置。
F943X电动不锈钢扇形盲板阀主要性能参数
型号规格 | F943X YJF943X | |||||
公称压力（Mpa） | 0.1 | 0.15 | 0.25 | 0.05 | ||
壳体试验压力（Mpa） | 0.15 | 0.225 | 0.375 | 0.075 | ||
密封试验压力（Mpa） | 0.11 | 0.175 | 0.275 | 0.055 | ||
驱动源 | 压缩空气0.4-0.6Mpa 油压压力6.3Mpa 电源3相380V50Hz | |||||
适用温度 | ≤120℃ | ≤200℃ | ≤250℃ | |||
适用介质 | 煤气等有毒、有害、易然气体 | |||||
F943X电动不锈钢扇形盲板阀主要零部件材质
零件名称 | 阀体、阀板 | 阀杆 | 波纹管 | 密封圈 |
材质 | 碳素钢 | 碳钢 | 不锈钢 | 硅橡胶 |
F943X电动不锈钢扇形盲板阀技术性能
F943X由左右阀体、扇形阀板、不锈钢波纹管、电动驱动装置、电动夹紧装置等部件组成。阀体采用三点式锁紧扇形阀板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在阀板上，便于维护时更换密封圈。电动操作、工作平衡、启动灵活、动作可靠。夹紧机构采用丝杆螺母副进行夹紧，自锁性好。电动盲板阀调用有不锈钢波纹管，具有伸缩性强，使用寿命长等特点。
F943X安装使用说明
本阀安装完毕后，应做支架固定阀门底座，在动作时阀门受力于支架上。首先启动电动夹紧装置把左右阀体位移使阀体和阀板*脱开，在开启阀板电动装置使阀板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置动作时限位开关是否动作。
F943X配电动装置参数表
规格 | 200-400 | 450-600 | 700-800 | 900-1000 | 1200 | 1400 | 1600 | |
电动装置 | 电机功率 | 0.12 | 0.12 | 0.25 | 0.25 | 0.37 | 0.37 | 0.55 |
动作时间 | ≤60S | ≤60 | ≤80S | ≤80S | ||||
电动夹紧装置 | 电机功率 | 0.25 | 0.25 | 0.25 | 0.37 | 0.37 | ||
动作时间 | ≤10S | ≤15S | ≤35S | ≤40S | ||||

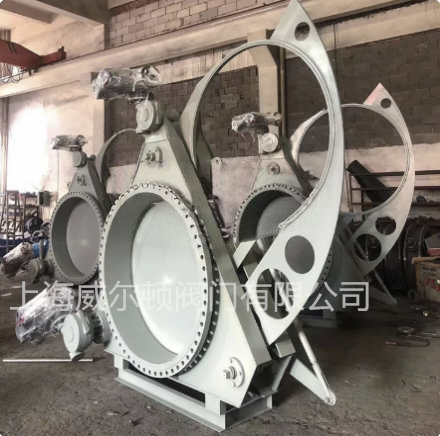

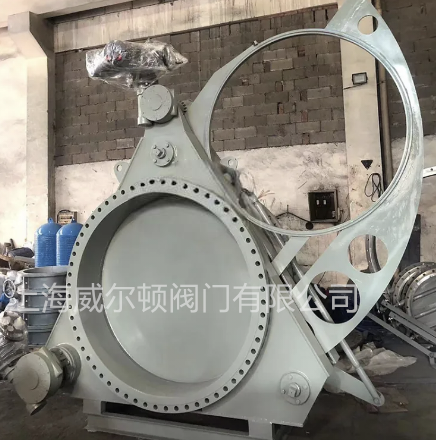

F943X电动不锈钢扇形盲板阀实物图:
