大口径盲板阀DN1300工作原理特点
产品概述
盲板阀主要由左阀体、右阀体、阀杆、闸板、密封圈、气动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。气动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。
结构特点
1、本阀由左右阀体、扇形阀板、不锈钢波纹管、驱动装置、夹紧装置等部件组成；
2、阀体采用三点式锁紧扇形阀板结构；
3、密封部位采用不锈钢与橡胶密封圈，密封性能可靠，从而增加密封圈的使用寿命，密封圈设在阀板上，便于维护时更换密封圈；
4、执行器操作、工作平稳、启闭灵活、动作可靠；
5、夹紧动作采用丝杆螺母副进行夹紧，自锁性好；
6、盲板阀设有不锈刚波纹管，具有伸缩性强、使用寿命长等到优点。
执行标准
设计标准：API 600、API6D、ASME B16.34、GB/T 12234
结构长度：ASME B16.10、API6D、GB/T 12221
连接标准：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
压力试验：API 598、GB/T 13927、JB/T 9092
压力-温度等级：ASME B16.34 、GB/T 12224
性能参数
公称通径：DN200～2000mm
压力范围：PN0.05～0.150MPa
适用温度：≤80
主体材质：碳素钢
适用介质：煤气、其它可燃气体

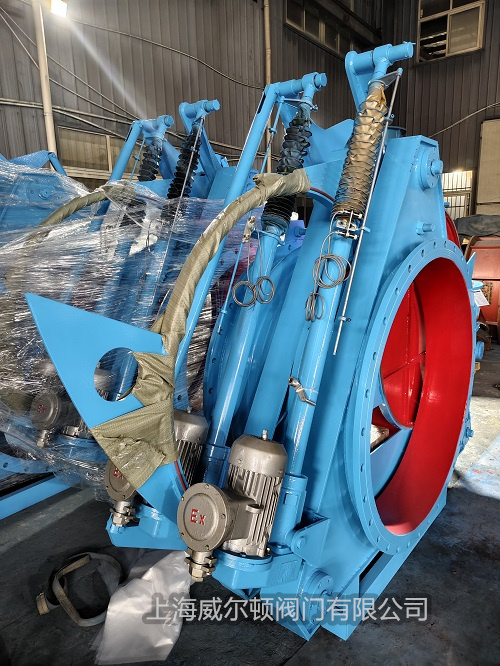

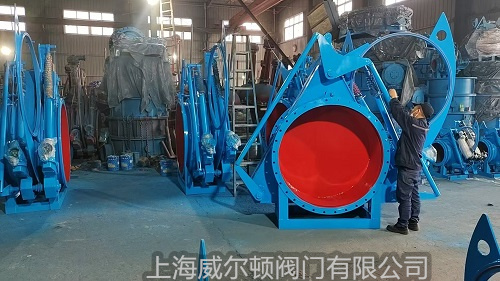

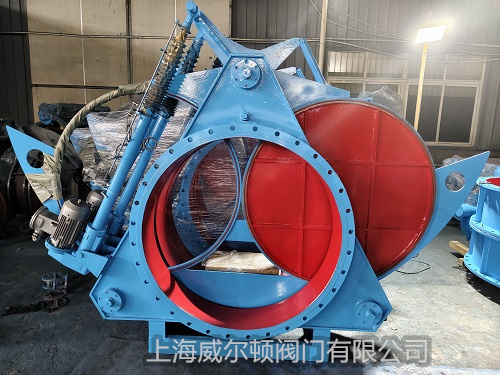

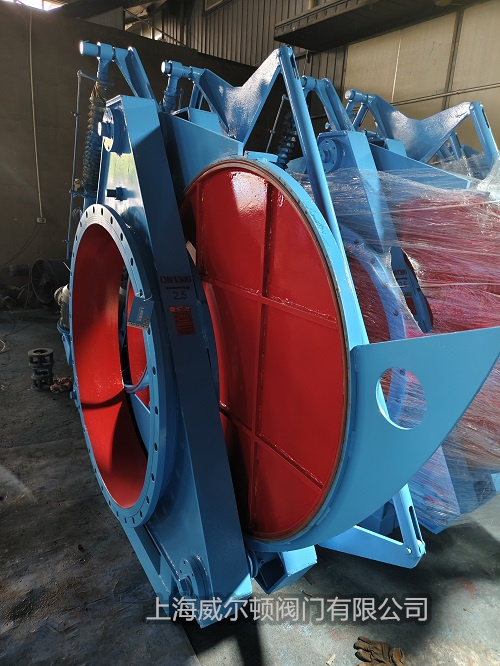

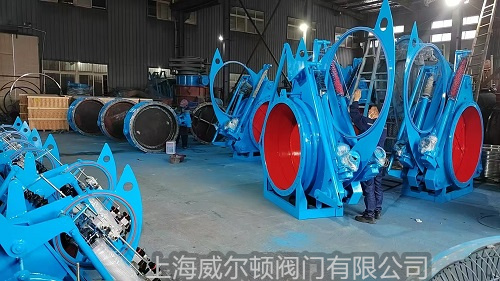

盲板阀DN1300实物图：
