J665Y-16C气动Y型疏水阀(气动带手动装置)

J665Y-16C气动Y型疏水阀工作原理:

 气动Y型疏水阀特别适用于火电站系统中(火电站系统中主蒸汽系统疏水),作为接通或截断介质使用。气动Y型疏水阀上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。倾斜阀杆的构造和流道形状设计使介质近于直线的方式,阀门具有的Cv值,产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构更紧凑。锥形密封面设计使较小的轴向力就可密封,能提供可靠的密封和长久的使用寿命。采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成全程在阀体中腔导向的活塞式阀瓣,可以改善因各种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过,有效地改善所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速"排放""疏水"系统。阀瓣密封面堆焊硬质合金,该合金具有的机械特性,耐磨损,耐冲蚀,可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料,能起到防漏效果,并且经久耐用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配,安全可靠,杜绝外漏。

气动Y型疏水阀J665Y-600-LB900LB-1500LB:气动薄膜执行器控制开关(带手动装置),直流Y型结构形式流通能力优于直通S型结构形式,加装散热片防止介质高温损坏气动薄膜装置,BW对焊连接,公称压力Class900LB~1500LB,公称通经1/2"-4" DN15-DN100,阀芯锥面构造密封效果好,阀杆硬化处理耐磨抗擦性能好,Y型疏水阀中腔采用自紧密封式结构压力越高密封越好,流通通经可选缩颈或者全通经,J665-C阀体材质WCB/J665-V阀体材质12CrMoV根据使用工况选,J665Y密封面材质堆焊STL合金抗冲刷耐高温耐磨,阀门安装位置与管道垂直,严禁侧装,严禁倒装,以免介质长时间存于阀中腔损坏填料,阀门工作时,阀瓣处于全开或全关位置,不要停留在中间位置或当调节阀使用。主要用于石油、化工锅炉蒸汽管路自动化疏水,火力电站系统锅炉汽机的管路上,疏水隔断(比直通式截止阀使用效果好)适用介质:水、汽、油品。

 气动Y疏水阀结构特点:

       1、直流式阀芯藏于阀腔中开启后介质冲刷力降低使用寿命长
       2、气动Y型疏水阀上部由阀盖和填料箱组成,利于快速拆装以及在原地维修。
       3、倾斜阀杆的构造和流道形状设计使介质近于直线的方式,阀门具有的Cv值,产生比其它形式阀门更低的压降。
       4、特殊工艺堆焊硬质合金密封面(密封面表面经过整体硬化处理),使用寿命长。
       5、采用气动装置作为执行机构,对阀门的控制安全、有效。
       6、填料箱采用特殊结构设计,保证足够的强度和良好的热学特性。

       气动Y型疏水阀执行标准

       设计制造标准:JB/T3595E101ANSI B16.34
       结构长度标准:GB/T 12221-2005
       压力温度等级:GB/T 12224-2005
       设计标准:API 602ASME B16.34BS 1873
       连接标准:ASME B1.1ASME B16.11ASME B16.25

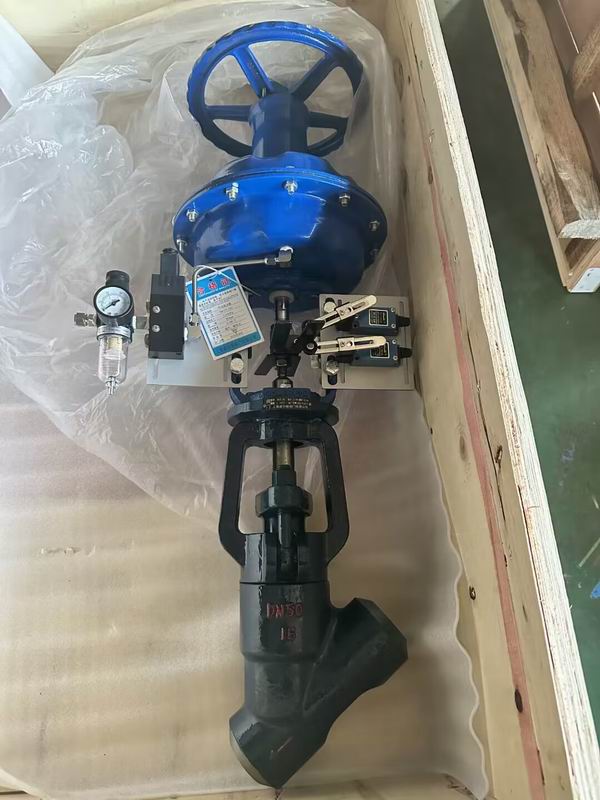

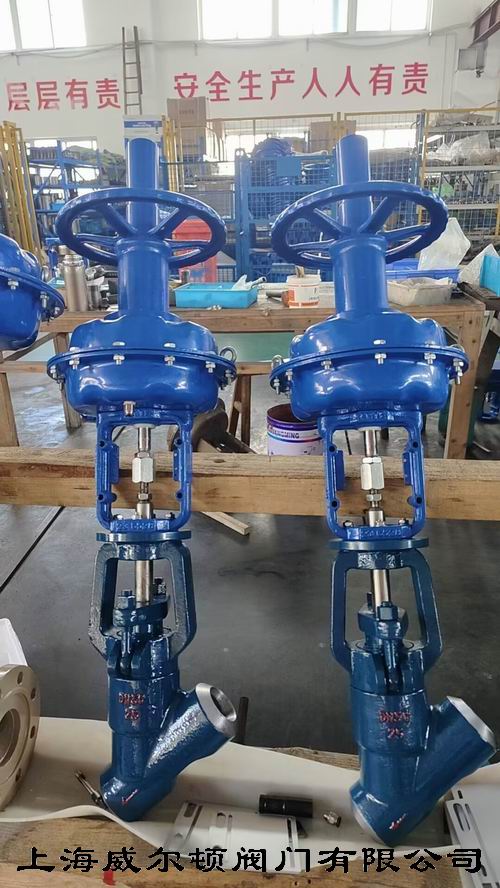

J665Y-16C气动Y型疏水阀实物图:

气动Y型疏水阀J665Y-16C.jpg/

J665Y-16C气动Y型疏水阀.jpg/
