高压球阀

更新时间：2026-09-30 10:42:07

产品名称	高压球阀
规格型号	KHB
连接方式	法兰
结构形式	..
驱动方式	手动
公称通径	DN15-DN50
公称压力	PN32
阀体材质	304SS，316L，碳钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

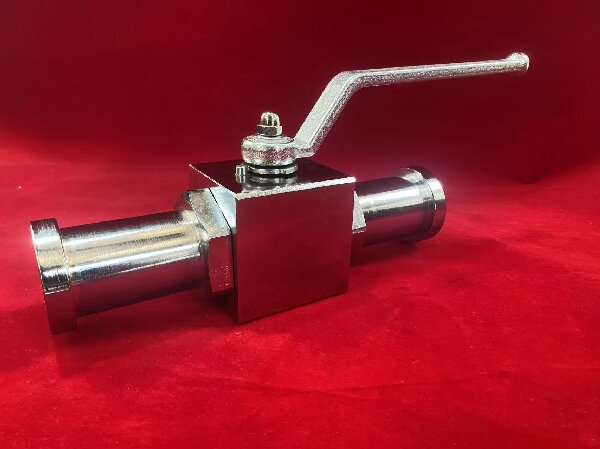

KHB-32-F6(32-42)高压球阀产品概述：

高压球阀依据国外资料研制而成,主要用于液压管路中控制油液的流通和截止。本型球阀具有流阻损失小、密封性能可靠、操作方便、外观精美等特点。可替代国外进口高压球阀。本型高压球阀主要有阀体、球体、阀杆、手柄和密封装置组成。阀体采用钢质锻件,表面镀铬,镀黄锌。

图形符号:

KHB系列高压球阀型号说明:

高压球阀KHB-18LR~KHB-35LR外形尺寸:

高压球阀KHB-18LR~KHB-35LR

①系列代号:KHB(BKH)系列、KHM(MKH)系列
②连接代号:M**、G**、**LR、**SR、PT**、NPT**
③阀体材料:1-钢、2-不锈钢
④球体材料:1-钢、2-黄铜、3-不锈钢
⑤工作温度:1、-25~+100℃ 2、-30~+170℃
⑥其他密封:2-丁晴橡胶、4-氟橡胶
⑦手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧设计序号:由生产商定
⑨表面处理:空白-磷化、G-电镀黄锌
KHB系列高压球阀尺寸表及连接口略图:

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22
KHB-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27
KHB-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27
KHB-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32
KHB-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41
KHB-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50
KHB-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60
KHB-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-G1/8	500	04	06	/	G1/8	10	69	40	26	45	13.5	33	8	09	22
KHB-G1/4	500	06	06	/	G1/4	14	69	40	26	45	13.5	33	8	09	22
KHB-G3/8	500	10	10	/	G3/8	14	72	42	32	49	16	36	10	09	27
KHB-G1/2	500	13	12	/	G1/2	16	83	48	35	49	17	40	10	09	30
KHB-G1/2	400	16	15	/	G1/2	16	83	48	38	61	19	45	11	09	32
KHB-G3/4	315	20	20	/	G3/4	18	95	60	48	70	25	55	11	12	41
KHB-G1	315	25	25	/	G1	21	113	65	57	79	28.5	64	11	12	50
KHB-G11/4	315	32	32	/	G11/4	22	110	84	75	101	37.5	84	12	14	60
KHB-G11/2	315	40	38	/	G11/2	24	130	91	85	112	42.5	95	12	14	70
KHB-G2	315	50	48	/	G2	26	140	100	105	131	52.5	112	12	14	80

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-NPT1/8	500	04	06	/	NPT1/8	10	69	40	26	45	13.5	33	8	09	22
KHB-NPT1/4	500	06	06	/	NPT1/4	14	69	40	26	45	13.5	33	8	09	22
KHB-NPT3/8	500	10	10	/	NPT3/8	14	72	42	32	49	16	36	10	09	27
KHB-NPT1/2	500	13	12	/	NPT1/2	16	83	48	35	49	17	40	10	09	30
KHB-NPT1/2	400	16	15	/	NPT1/2	16	83	48	38	61	19	45	11	09	32
KHB-NPT3/4	315	20	20	/	NPT3/4	18	95	60	48	70	25	55	11	12	41
KHB-NPT1	315	25	25	/	NPT1	21	113	65	57	79	28.5	64	11	12	50
KHB-NPT11/4	315	32	32	/	NPT11/4	22	110	84	75	101	37.5	84	12	14	60
KHB-NPT11/2	315	40	38	/	NPT11/2	24	130	91	85	112	42.5	95	12	14	70
KHB-NPT2	315	50	48	/	NPT2	26	140	100	105	131	52.5	112	12	14	80

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-06LR	500	04	04	06	M12×1.5	10	67	40	26	45	13.5	33	8	09	22
KHB-08LR	500	06	06	08	M14×1.5	10	67	40	26	45	13.5	33	8	09	22
KHB-10LR	500	08	08	10	M16×1.5	11	74	42	32	49	16	36	10	09	27
KHB-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	10	09	27
KHB-15LR	500	13	12	15	M22×1.5	12	82	48	35	53	17	40	10	09	30
KHB-15LR	500	12	12	15	M22×1.5	12	82	48	38	61	19	45	11	09	32
KHB-18LR	500	13	12	18	M26×1.5	12	82	48	35	53	17	40	10	09	30
KHB-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	11	09	32
KHB-22LR	315	20	19	22	M30×2	14	101	60	48	70	25	55	11	12	41
KHB-28LR	315	25	24	28	M36×2	14	108	65	57	79	28.5	64	11	12	50
KHB-35LR	315	32	30	35	M45×2	16	141	84	75	101	37.5	84	12	14	60
KHB-42LR	315	40	36	42	M52×2	16	162	91	85	112	42.5	95	12	14	70

简略型号	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2
KHB-08SR	500	04	05	08	M16×1.5	12	73	40	26	45	13.5	33	8	09	22
KHB-10SR	500	06	06	10	M18×1.5	12	73	40	26	45	13.5	33	8	09	22
KHB-12SR	500	08	08	12	M20×1.5	12	76	42	32	49	16	36	10	09	27
KHB-14SR	500	10	10	14	M22×1.5	14	80	42	32	49	16	36	10	09	27
KHB-16SR	500	13	12	16	M24×1.5	14	86	48	35	53	17	40	10	09	30
KHB-16SR	500	12	12	16	M24×1.5	14	86	48	38	61	19	45	11	09	32
KHB-20SR	500	13	12	20	M30×2	16	90	48	35	53	17	40	10	09	30
KHB-20SR	400	16	15	20	M30×2	16	90	48	38	61	19	45	11	09	32
KHB-25SR	315	20	20	25	M36×2	18	109	60	48	70	25	55	11	12	41
KHB-30SR	315	25	25	30	M42×2	20	120	65	57	79	28.5	64	11	12	50
KHB-38SR	315	32	30	38	M52×2	22	153	84	75	101	37.5	84	12	14	60

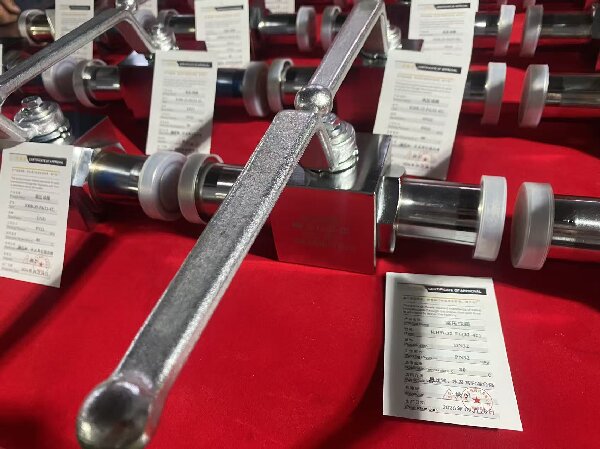

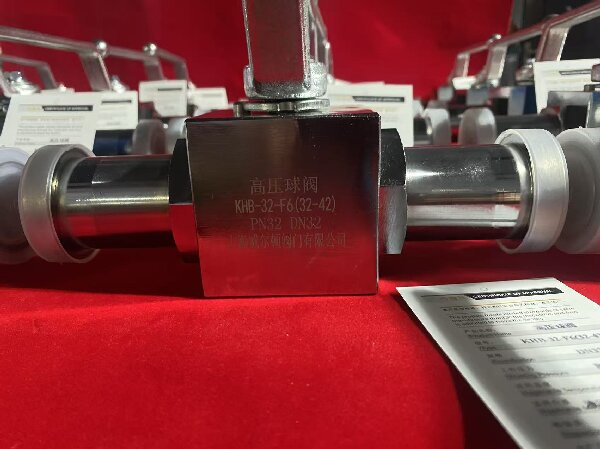

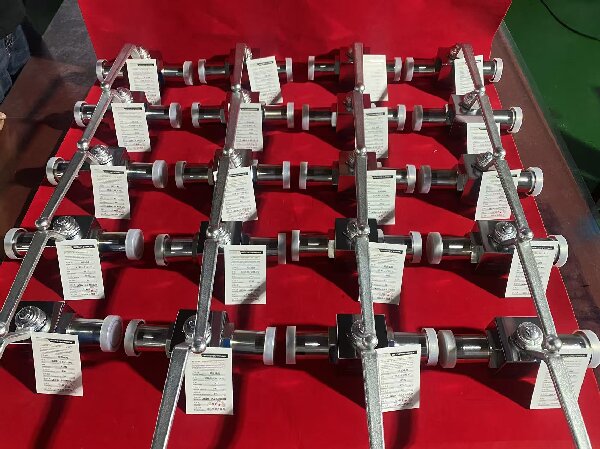

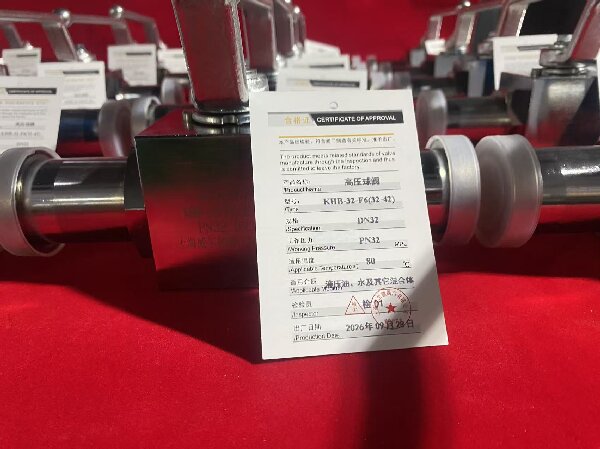

KHB-32-F6(32-42)高压球阀：
