橡胶软密封法兰蝶阀

更新时间：2026-09-28 11:28:54

产品名称	橡胶软密封法兰蝶阀
规格型号	D341X-16C
连接方式	法兰
结构形式	中线式
驱动方式	涡轮
公称通径	DN50-DN1200
公称压力	PN1.0、1.6、2.5MPa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

D341X橡胶软密封蝶阀系研制的法兰碟阀，主要适用于水厂、电厂、钢厂冶炼、造纸，化工、饮食等系统供排水用，尤其适用自来水管道路上作为调节流量设备使用。

产品特点：

1.小型轻便，容易拆装及维修，并可在任意位置安装。

2.结构简单、紧凑，90o回转开启迅速。

3.操作扭矩小，省力轻巧。

4.流量特性趋于直线，调节性能好。

5.启闭试验次数多达数万次，寿命长。

6.达到完全密封，气体试验泄漏为零。

7.更换零件材质，配对，可适用多种介质。

产品性能参数：

型号	公称压力PN/Mpa	压力/Mpa		适用温度℃	适用介质	介质流速/(m/s)
		壳体试验	密封试验
D341X-2.5	0.25	0.5	0.28	≤80	水、油品、空气等	≤5
D341X-6	0.6	1.2	0.66
D341X-10	2.0	1.1

主要零部件材料：

零件名称	阀体	阀板	阀杆	密封副	填料
材料	灰铸铁	球墨铸铁	铬不锈钢	镶不锈钢/耐油橡胶	橡胶

D341X-10主要尺寸：

能径（DN）	L	D	D1	Z-d	H	Ho	A	B	Do	Wt/Kgs
50	108	165	125	4-18	82.5	443	193	125	80	51
65	112	185	145	4-18	92.5	463	193	125	80	62
80	114	200	160	8-18	100	483	193	125	80	73.5
100	127	220	180	8-18	110	498	193	125	80	87
125	140	250	210	8-18	125	682	193	245	150	98
150	140	285	240	8-22	142.5	736	193	245	150	102
200	152	340	295	8-22	170	800	283	245	150	150
250	250	395	350	12-22	192.5	895	283	313	200	170
300	270	445	400	12-22	222.5	956	334	313	200	220
350	290	505	460	16-22	252.5	1029	334	313	250	350
400	310	565	515	16-26	282.5	1103	425	313	250	430
450	330	615	565	20-26	307.58	1280	425	439	300	550
500	350	670	620	20-26	335	1186	425	431	360	580
600	390	780	725	20-30	390	1321	425	556	360	850
700	430	895	840	24-30	420	1431	620	556	360	950
800	470	1015	950	24-33	477.5	1542	620	556	360	1150
900	510	1115	1050	28-33	1117.5	1800	620	706	360	1750
1000	550	1230	1160	28-36	582.5	2363	620	706	360	2100
1200	630	1455	1380	32-39	692.5	2583	620	706	360	2580

D341X-6：

公称通径DN/mm	尺寸/mm											重量/kg
公称通径DN/mm	L	D	D?1	D2	b	Z-φd	H	H1	B1	B2	D0	重量/kg
1200	630	1400	1340	1295	40	32-φ34	1111	840	744	303	600	2400
1400	710	1630	1560	1510	44	36-φ36	1347	1013	744	303	600	4075
1800	870	2045	1970	1910	50	44-φ41	1560	1233	1013	450	600	6400

D341X-2.5：

公称通径DN/mm	尺寸/mm											重量/kg
公称通径DN/mm	L	D	D1	D2	b	Z-φd	H	H1	B1	B2	D0	重量/kg
1800	870	1990	1930	1980	50	44-φ30	1525	1213	950	385	600	5710
200	950	2190	2130	2090	56	48-φ30	1860	1470	950	385	600	6400

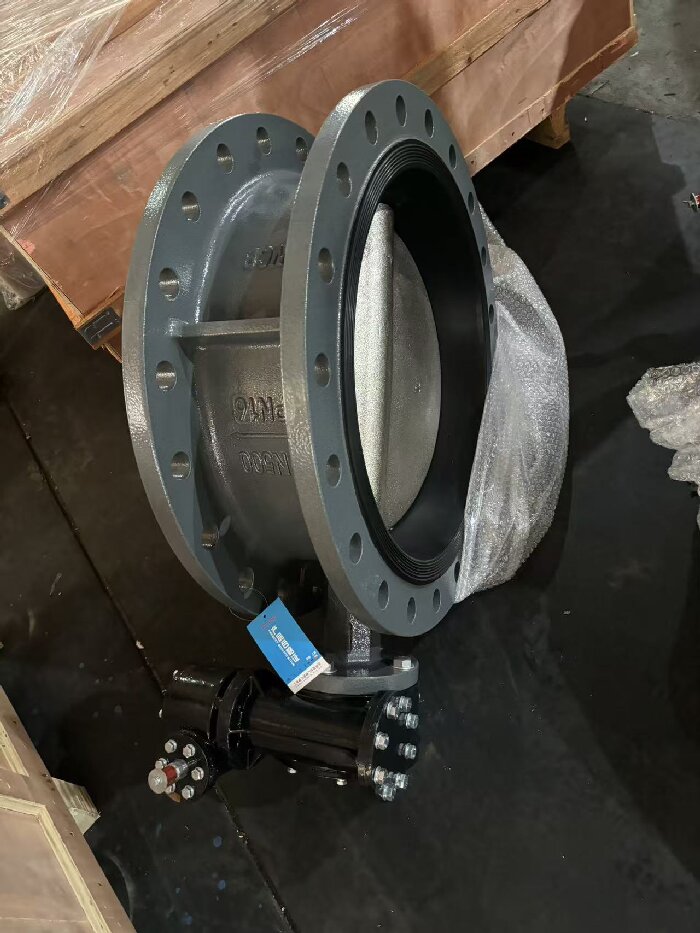

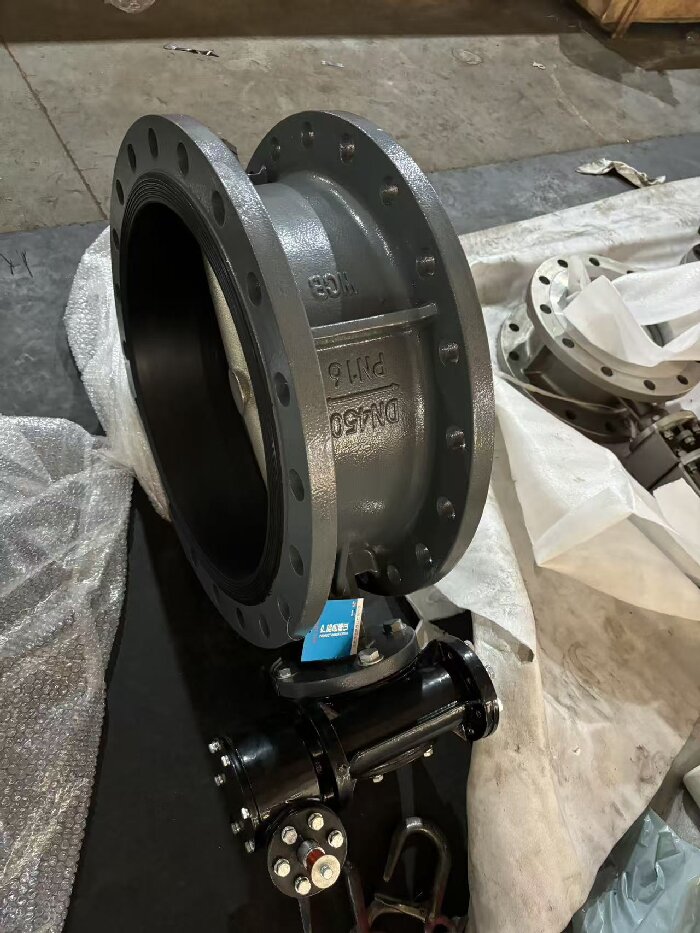

D341X-16C 软密封法兰蝶阀发货图：

D341X-16C 软密封法兰蝶阀.jpg

D341X-16C 软密封法兰蝶阀1.jpg
