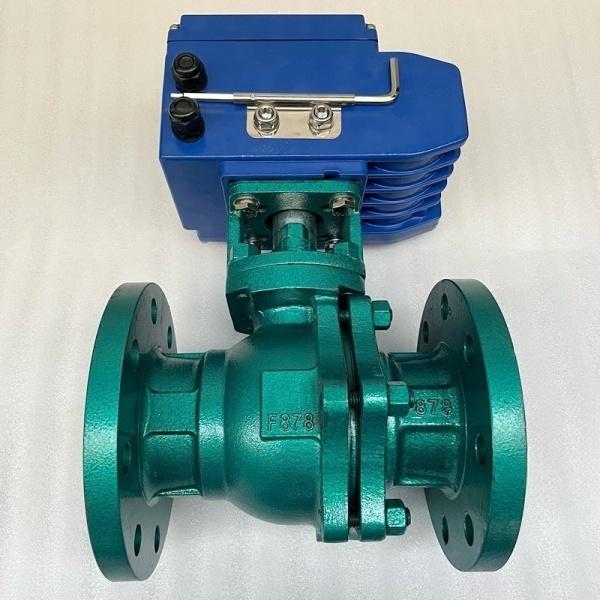

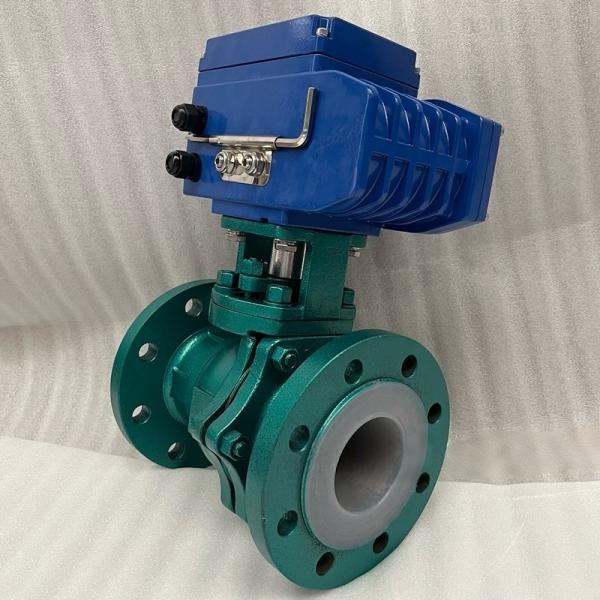

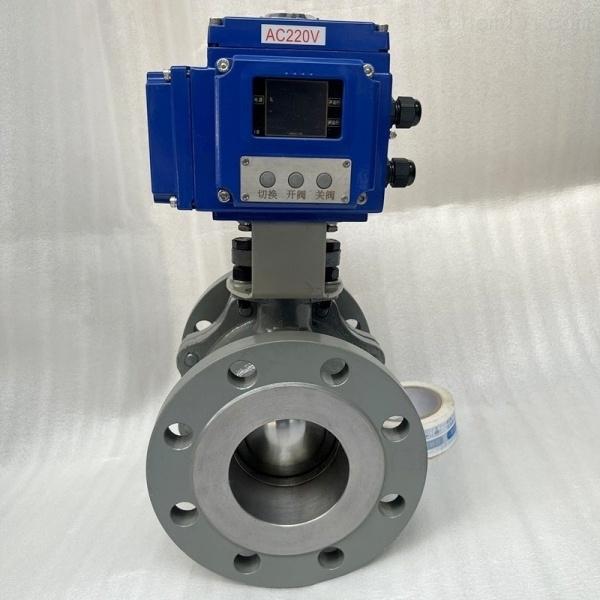

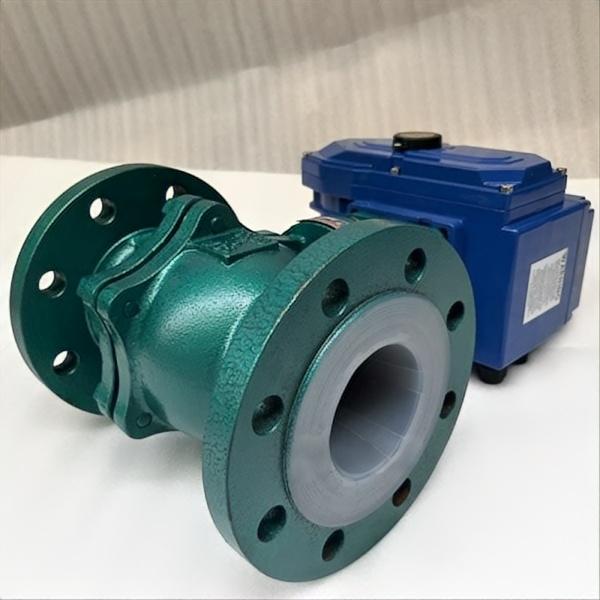

VQ941PFA电动衬PFA法兰V型球阀

产品简介：

电动V型衬PFA球阀VQ941PFA-16C电动衬PFA球阀/电动衬氟球阀/电动衬可溶性聚四氟乙烯V形球阀/电动PFA衬里V型球阀/电动V形衬PFA切断阀/电动衬氟V型球阀/电动内衬PFA法兰球阀/电动衬PFA不锈钢球阀/电动耐酸碱耐腐蚀球阀/电动衬塑球阀/电动PFA全衬球阀/电动PFA衬氟V型球阀是由电动执行器和V形衬PFA球阀组成，阀芯采用V字半球结构，是专业为腐蚀性强的介质设计，硫酸、强酸、强碱、盐酸等腐蚀性很大的工况中控制流体的一种阀门。V型衬氟球阀阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的氟塑料FEP（简称F46）或PTFE（简称F4）或可溶性聚四氟乙烯（简称PFA），故具有可靠的耐腐蚀性和密封性。V型衬氟球阀阀芯设计成带有特殊形状的V型缺口具有精确的截流物性和控制功能，各种控制场合，结构紧凑，体积小，流通能力大特点。气液、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。

V型球阀阀芯设计成带有特殊形式的V型口（V型口可根据不同的角度来实现调节精度）具有精确的流量特性和控制能力，各种控制场合。额定流量系数大，可调节比大，密封性能*，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及自洁能力，尤其含有纤维或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高压注塑衬氟塑工艺，包覆一层全氟聚丙乙烯（F46）、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯（PFA）等防腐蚀材料，*能达到切断腐蚀性介质与阀体外壳的接触。

产品特点：

1、耐腐蚀：阀体内腔及球体均包衬2.5～3㎜厚的PFA或F46或F4，能耐酸、碱、耐强腐蚀；

2、采用软密封阀座，密封性能好；

3、体积小，重量轻，结构简单，安装维修方便；

4、流阻小，流通能力大；

5、具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

6、当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别管线结垢冻结或含有纤维和颗粒固体场合。

气动/电动V型衬氟球阀演变：

V型衬氟球阀根据不同工况可以切断V型衬氟球阀，加气动单作用执行器，演变气动V型衬氟切断球阀，还可配智能电气定位器演变成气动衬氟V型调节球阀。在调节工况中可加电动调节执行器，演变电动衬氟V型调节球阀，对于易燃易爆可以配防爆电动执行器，演变防爆电动V型衬氟球阀，在不同工况中可根据不同情况设计合理的产品。

V型衬氟球阀：驱动方式有电动、气动、手动，可以实现等百分比控制阀门开度大小，法兰连接的钢制V型衬氟球阀，阀体碳钢衬氟材质，球体开60°或者90°切口，内腔采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46）、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯（PFA）等、冶金、医药等工业部门，实现对过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。

电动衬PFA球阀简介：

电动衬PFA球阀的衬里是使用PFA对阀体内部及球体及阀腔与介质接触面全面加厚内衬，提高了其耐腐蚀性的作用。 PFA衬里球阀又称氟塑料衬里耐腐阀门，PFA衬里球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的可溶性聚四氟乙烯（PFA），故具有可靠的耐腐蚀性和密封性。、、冶金、医药等工业部门，实现对过程中酸、碱等强腐蚀介质的调节或切断。

特点：

1、优良的耐化学腐蚀性能

2、稳固牢靠的衬里

3、耐热性能的追求

PFA 树脂具有极其优异的热稳定性，即使长时间处于高达 260℃（实际工作温度≤180℃）的高温环境下也不会出现老化现象。

4、防止流体污染

5、耐热冲击及机械冲击值优异

6、简易的开闭操作

7、衬里成本降低

8、支持自动化

可标配安装气动、电动执行机构。

什么是PFA？

PFA塑料为少量全氟丙基全氟乙烯基醚与聚四氟乙烯的共聚物。熔融粘结性增强，溶体粘度下降，而性能与聚四氟乙烯相比无变化。此种树脂可以直接采用普通热塑性成型方法加工成制品。适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件，高温电线、电缆绝缘层，防腐设备、密封材料、泵阀衬套，和化学容器。

衬里塑料防腐蚀性能介绍：

1、聚全氟乙丙烯FEP（F46）

特点：F46树脂力学、电性能和化学稳定性基本上与聚四氟乙烯相似的，但突出的优点是冲击韧性高，即使带缺口的试样也冲不断，有很好的耐候和辐射性，易于成型加工，除了使用温度低于F4外，其他性能都保持了F4的优良性能，因而使其成为代替聚四氟乙烯的材料。

2、聚四氟乙烯PTFE（F4)

特点：F4树脂由于分子化学链结构的特殊性，使其具有很强的耐腐蚀性和较高的耐温性，但聚四氟乙烯具有加工困难的不足，过程中，报废率较高，因此加工成本要高于F46。

3、可溶性聚四氟乙烯（PFA）

特点：PFA树脂为了克服聚四氟乙烯加工成型困难的不足，而发展的一个新品种，*保持了F4的优良性能。良好的机械、电绝缘性能，优点是容易加工成型，使其成为代替聚四氟乙烯的材料。

4、增强聚丙烯（FRPP）

特点：是较轻的塑料之一，其屈服强度、拉伸强度和压缩强度均优于聚乙烯，有突出的刚性、耐热性、易成型等特点。改性后冲击性、流动性都得到提高。

5、聚烯烃（PO）

PO具有较好的耐腐蚀和易加工性能，各类滚塑成型的防腐蚀设备，也用于模压衬里阀门。

产品概述：

Q941PFA电动衬氟PFA球阀是由电动执行机构和O型衬氟衬PFA球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的可溶性聚四氟乙烯或聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟PFA球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

主要零件材料：

设计规范：

技术参数：

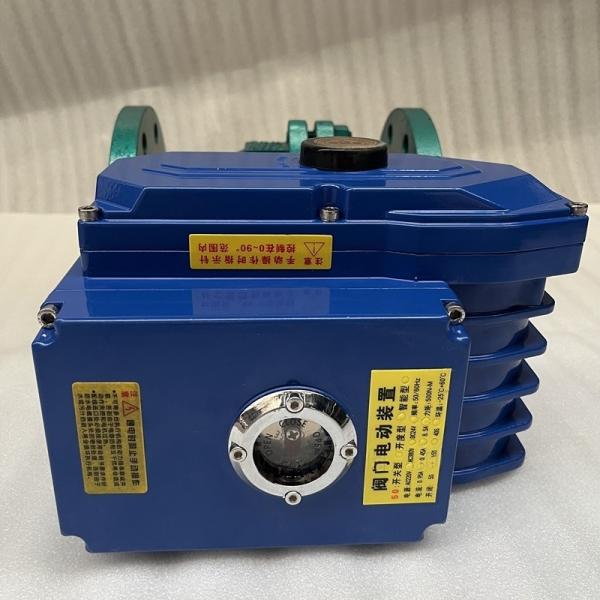

执行机构参数：

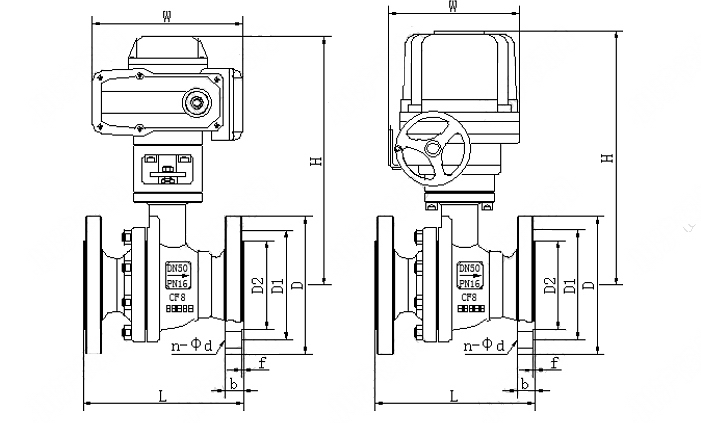

外形结构图：

主要外形连接尺寸：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
