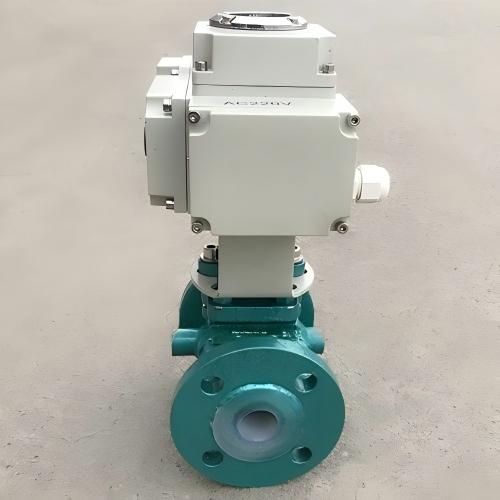

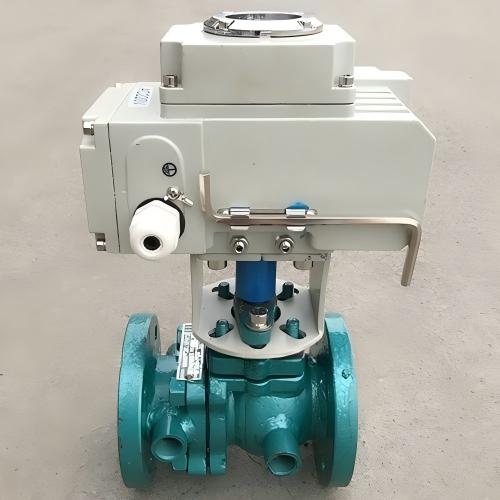

电动衬氟保温球阀BQ941F46

更新时间:2026-06-25 10:58:48
产品名称 电动衬氟保温球阀BQ941F46
规格型号 BQ941F46
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN20-DN200
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

BQ941F46电动衬氟夹套保温球阀

产品简介:

电动衬氟保温球阀BQ941F46电动衬氟夹套保温球阀/电动衬氟保温法兰球阀/电动不锈钢衬氟保温球阀/电动带手动衬氟保温球阀/电动铸钢衬氟保温球阀/电动碳钢衬氟保温球阀/电动防爆衬氟保温球阀/电动保温球阀是采用电动执行器与衬氟夹套保温球阀组成,可以通过加热或冷却的气、水、油等为阀体加热保温或冷却保冷,从而使阀内流通的介质保持在个恒定的温度范围内,有效降低管路运输中介质温度损失。电动保温球阀主要用于等各类自控系统中输送常温下会凝固的高粘度介质。配用开关型、调节型电动执行机构,有输入无源触点信号或4~20mA控制信号及单相电源即可控制运转,实现对压力、流量、温度、液位等参数的调节。由于采用整体式结构,因而保温球阀比般球阀体积更小,重量更轻,密封性能更优,且无外漏,夹套采用碳素钢管焊接,比铸造的更加牢固。电动保温球阀具有良好的保温保冷特性,且阀门的通径和管径至,介质呈直线流动,阻力小,适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的压力为1MPa。主要用于等各类系统中,以输送常温下会凝固的高粘度介质。

主要技术参数:

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量系数KV

21

38

72

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB

阀体形式

法兰式:分体式铸造球阀

连接形式

法兰式

阀芯形式

"O"型球形阀芯

泄露量Q

按GB/T4213-92,小于额定KV0.01% (软密封:零泄露)

基本误差

±1%

回差

±1%

死区

≤1%(可调)

可调范围

250:1

350:1

配置执行机构

配角行程电动执行机构

控制方式

开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

执行器技术参数:

电源电压

AC220/380V,50/60Hz

输出力矩

HR:50N·M~2000N·M;HQ:50N·M~3000N·M

动作范围

0~90° 0~360°

动作时间

15秒/30秒/60秒

保护装置

过热保护

环境温度

-30°~60°

手动操作

同附件带手柄、手轮

限位

电气、机械二重限位

防护等级

相当于IP-65

防爆等级

ExdII BT4;特殊要求可定制ExdII BT6

位置测量

可选装开关或电位计

驱动电机

8W/E

进线接口

PE1/2〞进线线锁

主要连接尺寸:

公称通径

d

L

D

E

Q

H

W

管螺纹

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1.5"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2.5"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

800

G3/4"

200

8"

203

330

300

12"

100

492

410

800

G3/4"
