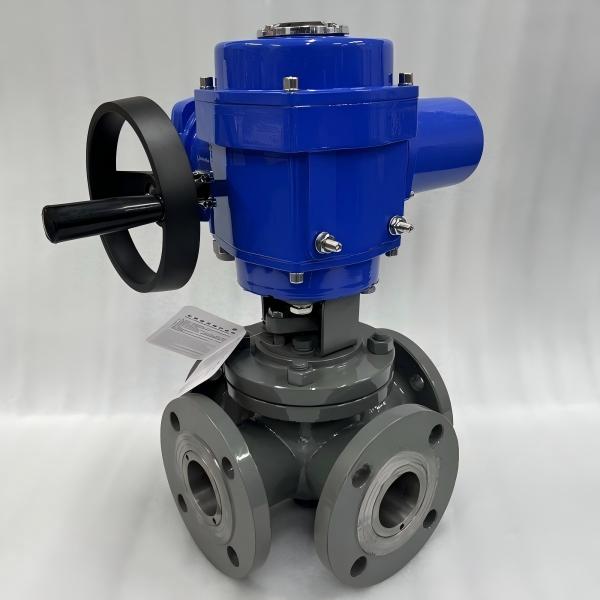

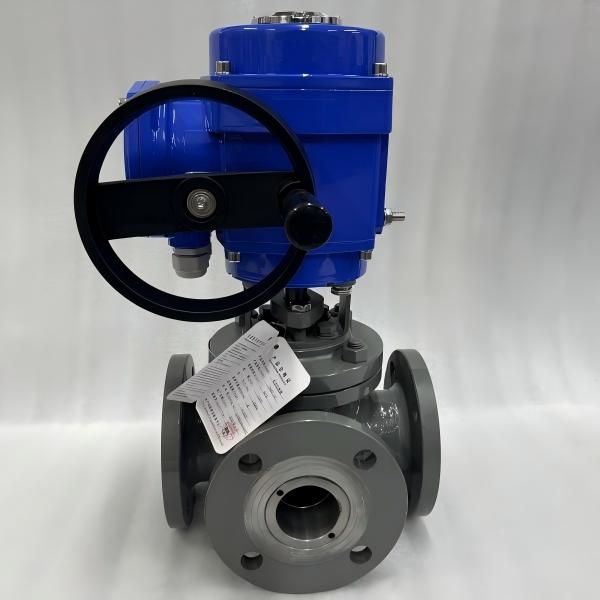

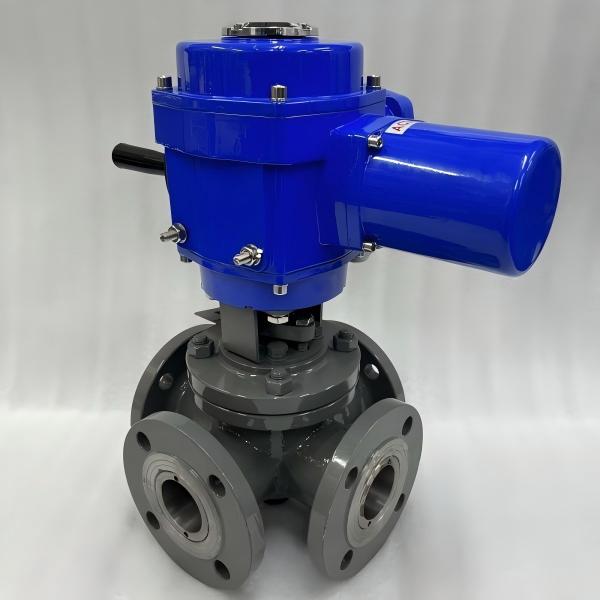

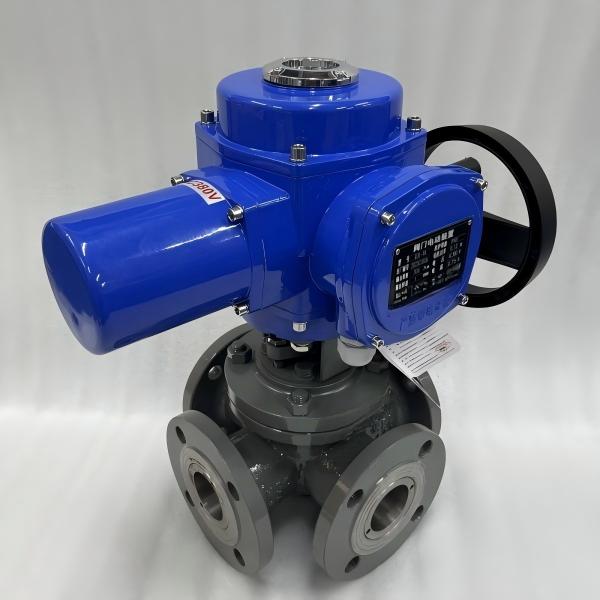

Q946F电动四通切换球阀

产品简介：

防爆电动四通球阀Q946F电动四通球阀/电动切换阀/双向供水旋转阀/电动四通换向球阀/带电动控制箱电动四通切换球阀/切换式双向供水电动球阀/双向四通供水电动球阀/电动上装式四通球阀/电动上装式四通球阀/电动LL型四通切换球阀/电动不锈钢四通球阀/电动四通LL型球阀/电动四通法兰球阀/电动碳钢四通球阀/电动铸钢四通球阀/电动双L型四通球阀/电动十字型四通球阀/一进三出电动四通法兰球阀/电动防爆四通球阀由电动执行器和四通球阀组成，四通球阀为X形垂直通道球阀，四个通道分布于四周，当球芯旋转90度时，能使相近两个通道实现相通，主要用于电站系统中双向供水旋转阀，每旋转90度，可以切换供水方式。以替代四个阀门，简化程序、方便操作，降低成本，便于控制，同步性好。电动控制分开关型、调节型等。

概述：

Q46F四通球阀在电站系统中称为双向供水转阀(在石化系统中也称空气换向切换阀)液体、气体、粉尘、浆料及舍固体颗粒介质的循环系统。采用四通球阀替代该工艺管汇和阀组的工作原理，简化程序、方便操作、降低成本、便于控制、同步性好。双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成，电动执行机构带动球阀阀芯转动，实现发电机组和变压器冷却用水的正、反向技术供水，防止单向供水引起冷却器堵塞而影响机组正常运行。

优点：

1、针对系统冷却器正反供水特定工艺过程设计，功能适用、可靠;

2、顶装式固定球四面座阀芯结构密封性能好、耐沙粒磨损、使用寿命长;

3、电动、气动操作(必要时可切换到手动操作);

4、四通球阀便于控制控制箱与阀门间以及与上位机之间有良好的信息通道和操作介面：并可按工艺要求实现在一定时间间隔正反供水的自动切换。

特点：

1、以一个球阀代替四个调节阀，减少了工作中可能的故障环节，降低能耗，提高工作效率。

2、节省阀门、管道，安装方便省时。

3、核心部分采用球阀结构，密封性能好，体积小，使用寿命长，结构简单,维护检修方便。

4、备有手动机构。

工作原理：

正向供水时1,4开启，2,3关闭，反向供水时2,3开启，1,4关闭。采用双向供水旋转阀，一个阀便能实现正、反供水的切换，电动执行机构带动四通球阀阀芯旋转，每转90度角，供水方式切换一次。电动执行机构本身带有手动装置，在非常情况时，可用手动方式转动球阀，确保运行。

技术参数：

阀体及内件：

执行机构：

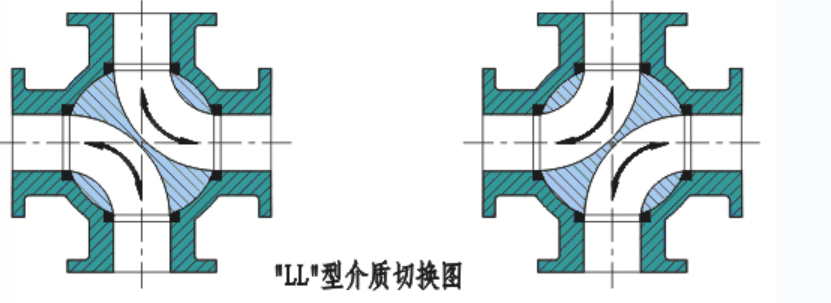

流向原理图：

如图：“LL’’型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

主要外形及连接尺寸：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
