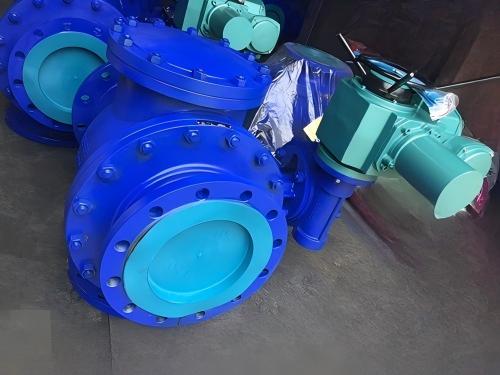

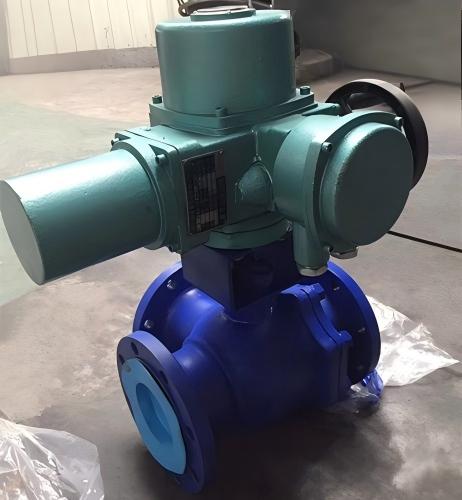

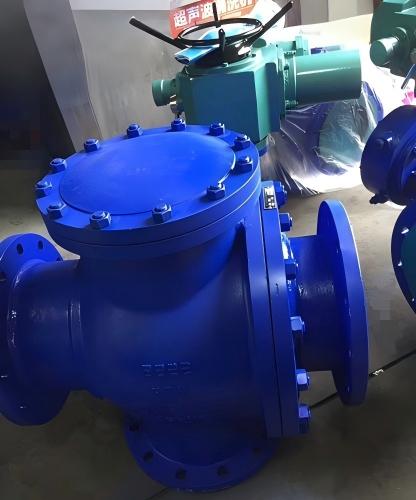

电动T型三通法兰球阀Q945F

更新时间:2026-06-17 15:47:34
产品名称 电动T型三通法兰球阀Q945F
规格型号 Q945F
连接方式 法兰
结构形式 浮动球
驱动方式 电动
公称通径 DN15-DN200
公称压力 1.6mpa~6.4mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Q944F/Q945F电动T型/L型三通球阀

产品简介:

电动T型三通法兰球阀Q945F电动三通球阀/Q944F电动三通球阀Q945F/Q944F电动L型三通球阀/Q945F电动T型三通球阀/电动不锈钢三通球阀由T型三通球阀和电动执行机构组成,通过电动执行器产生的动力来改变球芯与管道的相对位置,从而对三条管路流体实现不同的组合控制。该产品以220V单相交流电为力源,接受控制系统 (或操作器) 来的220V开关信号,并通过单相电源切换驱动可逆单相齿轮减速电机,按规定的组合要求,使T型三通球阀实现对管路流体的换向作用。

Q945F电动T型三通球阀Q945H可使三路正交的管道互相连通,即起分流(合流)作用,也可使其中两条管道连通而切断另路管道,灵活控制管路中介质的合流或分流。

三通球阀可分为L形和T形,电动L形三通球阀Q944F用于介质流向的切换,能使相互垂直的两个通道连接;电动T形三通球阀Q945F用于介质分流、合流及流向切换,T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀般采用两阀座结构,亦可根据用户要求采用四阀座结构。广泛供水、石化、冶金、矿山、、能源、造纸、、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

产品特点:

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。

2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。

3、阀多用:任通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。

4,维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。

主要零部件材料表:

序号

零件名称

材质名称(常规配置)

Q945F/H-C

Q945F/H-P

Q945F/H-R

Q945F/H-RL

1

阀体/阀盖

WCB

CF8(304)

CF8M(316)

CF3M(316L)

2

球体

WCB+ENP

CF8(304)

CF8M(316)

CF3M(316L)

3

密封圈

PTFE、PPL、柔性石墨

4

阀座

PTFE

PTFE

PTFE

PTFE

5

填料

柔性石墨/PPL/PTFE+O形圈

6

阀杆

2Cr13

304

316

316L

7

双头螺栓

35CrMoA

304

316

316L

8

垫片

PTFE、PPL、柔性石墨

执行器技术参数表:

执行器型号

DZW、HQ、精小型电动执行机构

主要技术参数

电源电压:220V/50Hz、380V/50Hz;输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP65(或IP67);隔爆标志:ExdⅡBT4;手操功能:手柄。

环境温度:-25~+70℃;环境湿度:≤95%

主要外型尺寸表:

公称压力

PN(MPa)

公称通径

DN(mm)

主要尺寸(mm)

L

L1

D

D1

D2

b

1.6

15

150

75

95

65

46

14

20

150

75

105

75

56

16

25

180

90

115

85

65

16

32

200

100

140

100

76

18

40

220

110

150

110

84

18

50

240

120

165

125

99

20

65

260

130

185

145

118

20

80

280

140

200

160

132

20

100

320

160

220

180

156

22

125

380

190

250

210

184

22

150

440

220

285

240

211

24

200

550

275

340

295

266

24
