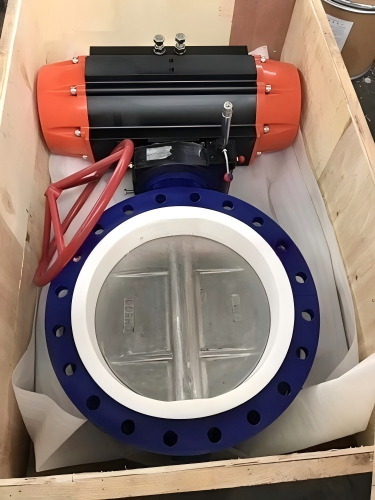

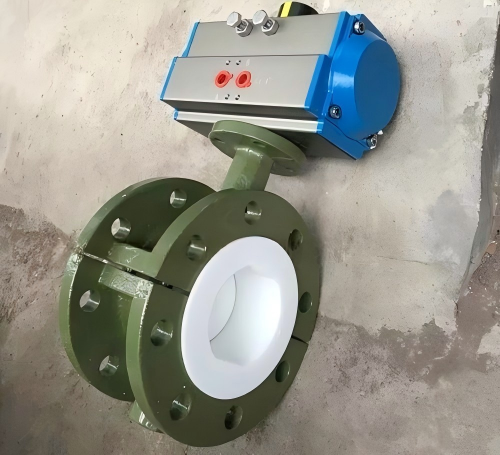

D641F4气动衬F4蝶阀

产品简介：

气动衬F4法兰蝶阀D641F4气动衬F4蝶阀/气动衬氟法兰蝶阀/气动衬氟蝶阀/气动衬F46蝶阀/气动全衬聚四氟乙烯F4蝶阀/气动全衬聚全氟乙丙烯F46氟塑料蝶阀采用对分两片阀体组合，阀座与阀体内衬体化阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。

结构特点

1.采用精加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

2.阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠保证长期使用状态下无介质内漏。

3.衬氟蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封面构成无间隙，保证介质无外漏。

气动执行器

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

标准：

设 计 标 准：GB/T12238-1989；lS0 10631-1994或BS EN593-1998

法兰连接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002

结 构 长 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1

压 力 试 验：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986

主要技术参数：

公称通径	DNmm	50～2000
公称压力	PNMPa	0.6	1.O	1.6
试验压力PsMPa	强度试验	0.9	1.5	2.4
	密封试验	O.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

主要零件的材料：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

PN1.6MPa外形连接尺寸：

公称通径		主要外形链接尺寸
DN		L	D	D1	D2	f	b	z-d
DN	inch	法兰式	PN1.6MPa
40	11/2	106	150	110	85	3	18	4-18
50	2	108	165	125	100	3	18	4-18
65	21/2	112	185	145	120	3	18	4-18
80	3	114	200	160	135	3	20	8-18
100	4	127	220	180	155	3	20	8-18
125	5	140	250	210	185	3	22	8-18
150	6	140	285	240	210	3	22	8-22
200	8	152	340	295	265	3	24	12-22
250	10	165	405	355	320	4	26	12-26
300	12	178	465	410	370	4	28	12-26
350	14	190	520	470	430	4	30	16-26
400	16	216	580	525	480	4	32	16-30
450	18	222	640	585	550	4	40	20-30
500	20	229	715	650	610	5	44	20-33
600	24	267	840	770	720	5	54	20-36
700	28	292	910	840	759	5	42	24-36
800	32	318	1025	950	900	5	42	24-39
900	36	330	1125	1050	1000	5	44	28-39
1000	40	410	1255	1170	1110	5	46	28-42
1200	48	470	1485	1390	1330	5	52	32-48

附件选项

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

订货说明

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
