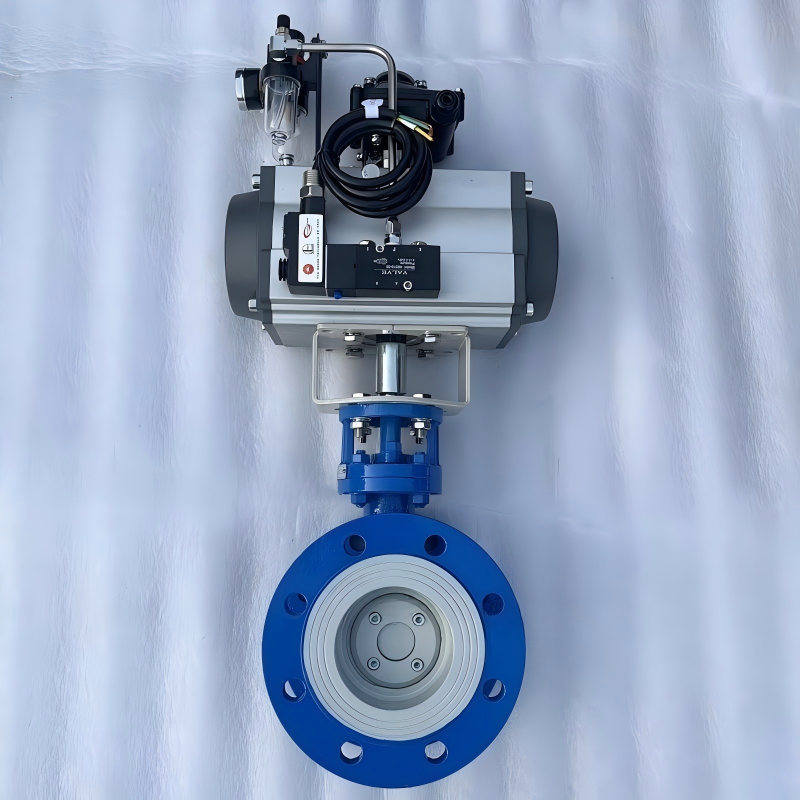

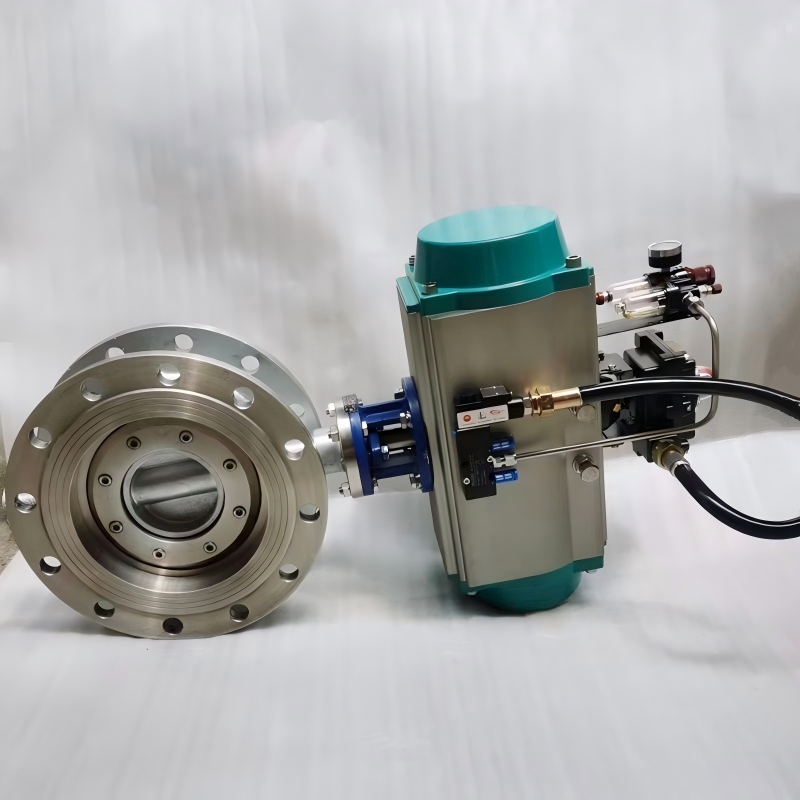

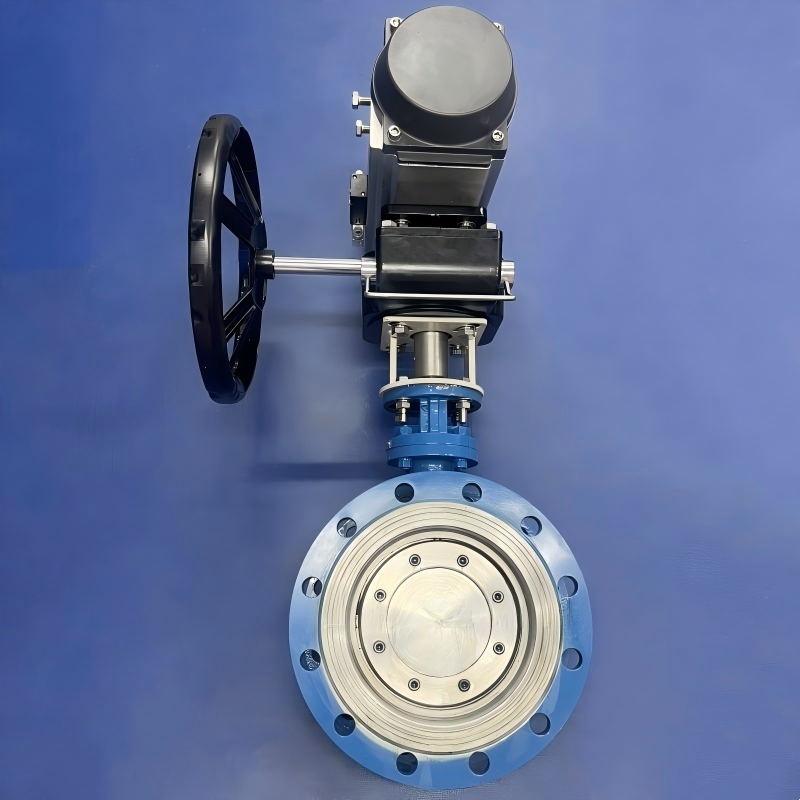

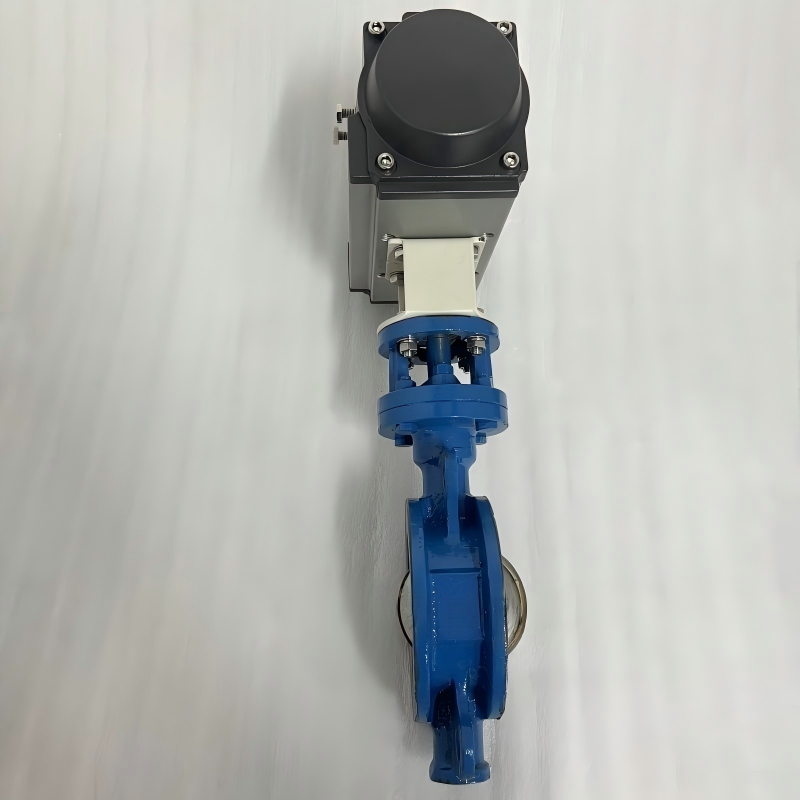

D673H气动硬密封对夹式蝶阀

产品简介：

D673H气动硬密封对夹蝶阀D673H-16C气动硬密封蝶阀D673H-25C气动金属硬密封蝶阀D673Y气动硬质合金密封对夹式蝶阀/D673W气动硬密封不锈钢蝶阀/气动三偏心蝶阀/气动三偏心硬密封蝶阀/气动多层次金属硬密封蝶阀/气动对夹式蝶阀/气动硬密封开关蝶阀/气动硬密封切断蝶阀D673H气动蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。硬密封蝶阀被介质温度≤425℃的冶金、等工业管道上，做调节流量和截断流体使用。

产品特点：

1、硬密封气动蝶阀采用金属密封可带稍许颗粒、浆液的介质中

2、硬密封气动蝶阀适用温度可达425℃

3、密封时几乎无摩擦，保证扭矩更小，密封性更好

气动执行器：

采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

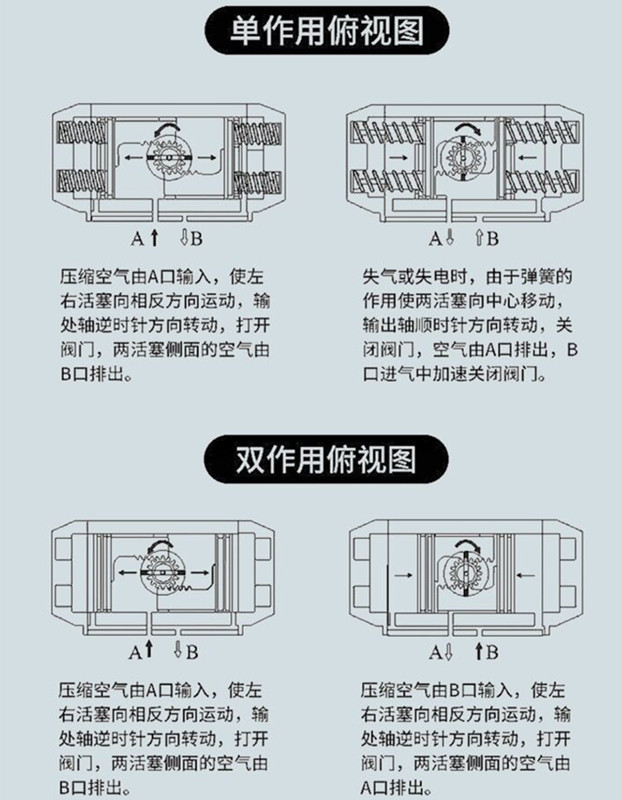

单作用气动执行器和双作用气动执行器的区别：

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于：单作用的气缸内有弹簧，而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型：通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

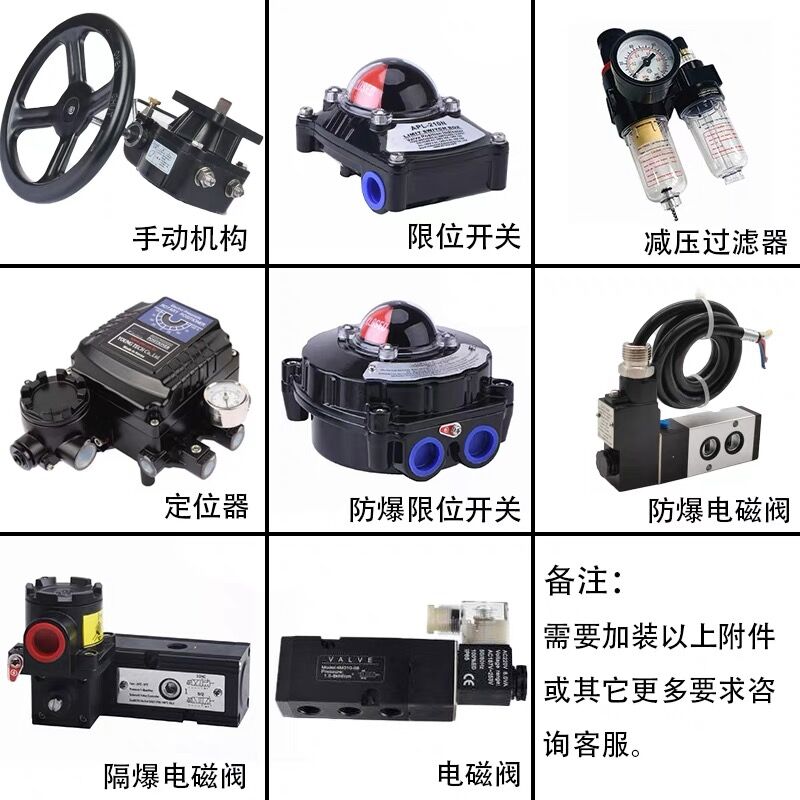

附件的选项：

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

配套气动执行器及气动附件功能和用途（可选）：

1、双作用执行器：控制阀门的开启和关闭。

2、单作用执行器（弹簧复位）：在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。

4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可提供防爆型）。

5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。

单电控电磁阀和双电控电磁阀的区别：

单电控：即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动"。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动"。

双电控：即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁"。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

技术参数和性能：

外形尺寸：

附件选项：

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

选型：

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
