Q641F-150LB气动不锈钢美标球阀Q641F-300LB

产品简介：

防爆气动不锈钢美标球阀Q641F-300LBR防爆气动美标不锈钢316球阀Q641F-150LBR防爆单作用气动不锈钢美标球阀Q641F-300LBR故障自动复位防爆气动美标不锈钢316球阀Q641F-150LB防爆美标气动球阀Q641F-300LB防爆单作用美标气动球阀Q641F-300LB防爆气动美标300磅球阀Q641F-150LB防爆气动美标150磅球阀Q641F-300LBP防爆气动美标不锈钢304球阀Q641F-150LBP防爆气动美标CF8不锈钢球阀Q641F-300LBRL防爆气动美标不锈钢316L球阀Q641F-150LBRL防爆气动美标CF3M不锈钢球阀Q641F-300LBR防爆气动美标不锈钢CF8M球阀Q641F-150LBR防爆气动美标316不锈钢球阀/气动美标球阀Q641F-150LB气动美标磅级球阀Q641F-300LB气动美标法兰球阀/气动美标不锈钢球阀/气动美标切断球阀/气动美标碳钢球阀/气动美标铸钢球阀/气动美标开关型球阀/气动美标调节型球阀/带手动气动带手轮美标球阀/气动美标软密封球阀/气动美标硬密封球阀是由美标球阀与气动执行机构及其它相关附件组成，利用气源驱动来控制阀门启闭，配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动球阀密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构具有结构简单，紧凑，性能优，输出力矩大等特点。执行器分单作用和双作用两种型号，单作用式的优点是一旦动力源发生故障，球阀将按控制系统的要求自动处于开启或关闭的位置。造纸，不仅能控制气体，液体和蒸汽介质，也控制污水和含有纤维的本质。可根据工况需要装配上阀门定位器，输入4-20mA的模拟量信号，达到对球阀开度大小的百分比调节控制。

概述：

球阀的阀体通道和连接管径相等并成直径，介质几乎可以毫无损失的流过。按其密封性能可分软密封阀座及金属密封阀座。软密封阀座温度≤180°的场合，金属硬密封阀座温度≤425°的场合。通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质,冶金、轻工、造纸、电站、。

产品特点：

1、流体阻力小，球阀是所有阀类中流体阻力Z小的一种，即使是缩径球阀，其流体阻力也相当小。

2、球阀装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

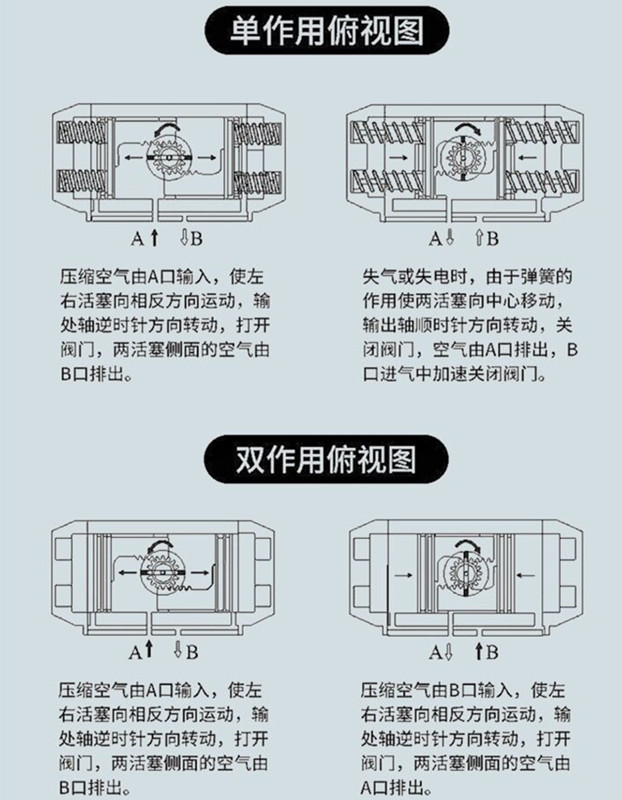

单作用气动执行器和双作用气动执行器的区别：

气动球阀中单作用和双作用指的是气动球阀所配气动执行器可分为单作用和双作用。其区别在于：单作用的气缸内有弹簧，而双作用内没有。因此单作用气动执行器的价格比双作用气动执行器的价格要高。

单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型：通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

单电控电磁阀和双电控电磁阀的区别：

单电控：即只有一个电磁线圈，一般用在2位3通电磁阀，线圈电压等级一般采用DC24V、AC220V等。 两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。 常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动"。 常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动"。

双电控：即有两个电磁线圈，一般用在两位五通电磁阀，两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。 给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁"。 基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

结构原理：

气动球阀是一种旋转型切断球阀，为气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用。阀体结构有安装软密封阀座与全金属阀座两种，分别用于常温（-40～180℃）及高温（-60～450℃）场合。该产品传动效率高，推力大，密封性能好，额定流量系数大，零件互换性强等特点。

工作原理：

气动球阀一般与电磁阀、限位开关等附件组合使用，采用GT、AT、AW等气动执行器，具有输出力大、动作灵敏，能进行有效的开启和切断。其圆柱形通孔球体阀芯具有剪切功能，对控制带有纤维和颗粒等粘性介质的效果仅次于V型球阀。

执行机构：

采用GT、AT、AW型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝合金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

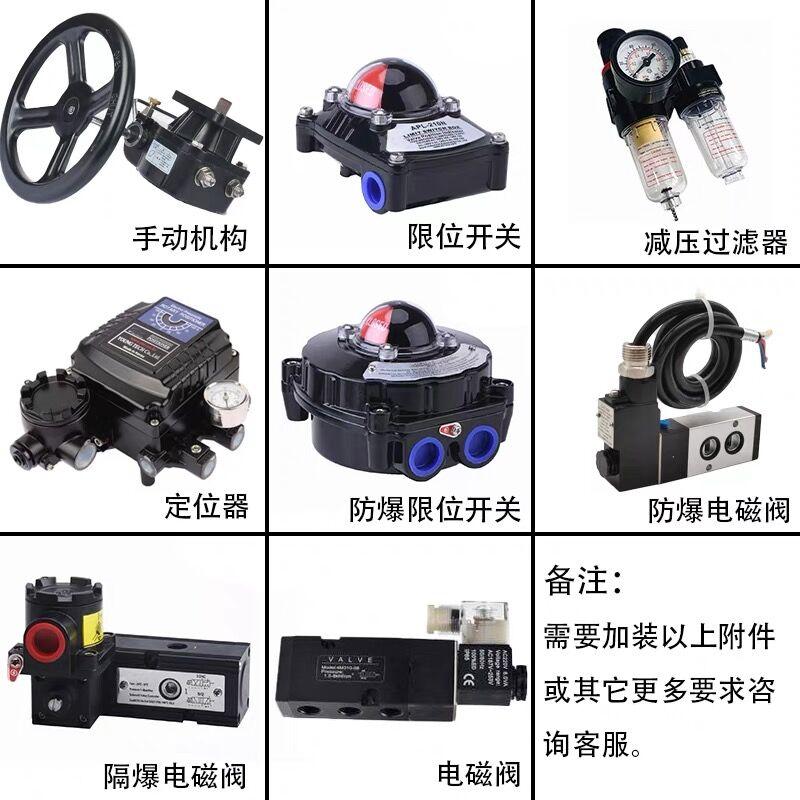

附件的选项：

根据不同控制和要求可选择下列附件：

切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

调节型附件：电气定位器、气动定位器、电气转换器。

气源处理附件：空气过滤减压阀、气源处理三联件。

手动机构：HVSD手操机构

配套气动执行器及气动附件功能和用途（可选）：

1、双作用执行器：控制阀门的开启和关闭。

2、单作用执行器（弹簧复位）：在电路气路切断或者有故障时自动关闭阀门。

3、单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。

4、双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时阀门关闭，有记忆功能（可提供防爆型）。

5、限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。

6、电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。

7、气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。

8、电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。

9、气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。

10、手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。

技术参数和性能：

150Lb外形尺寸：

300Lb外形尺寸：

附件选项：

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号，实现阀门调节功能。

订货说明：

1、气动执行器类型：双作用、单作用

2、介质类型、温度、压力

3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
