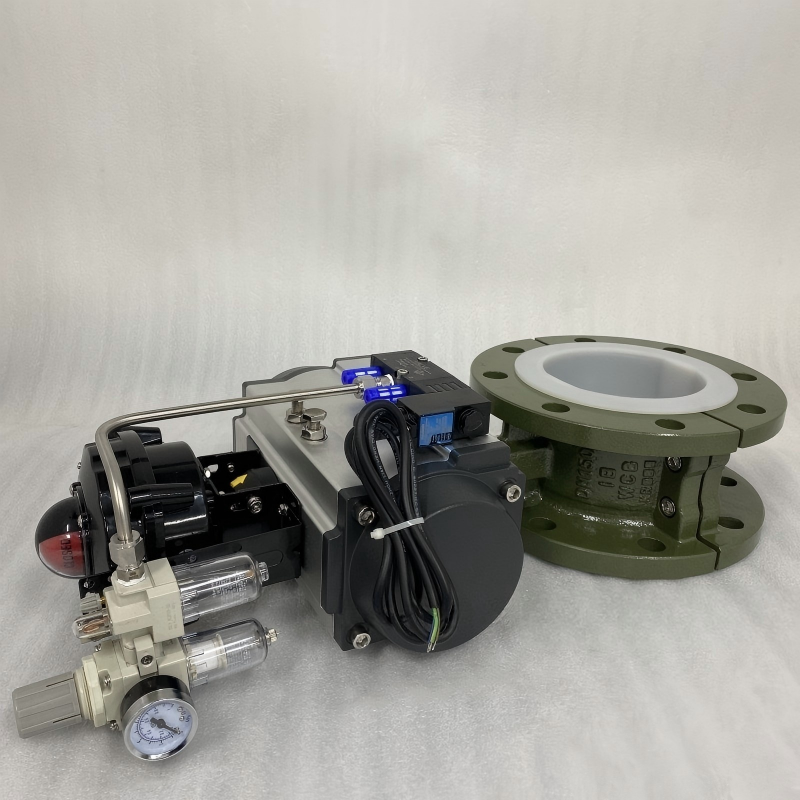

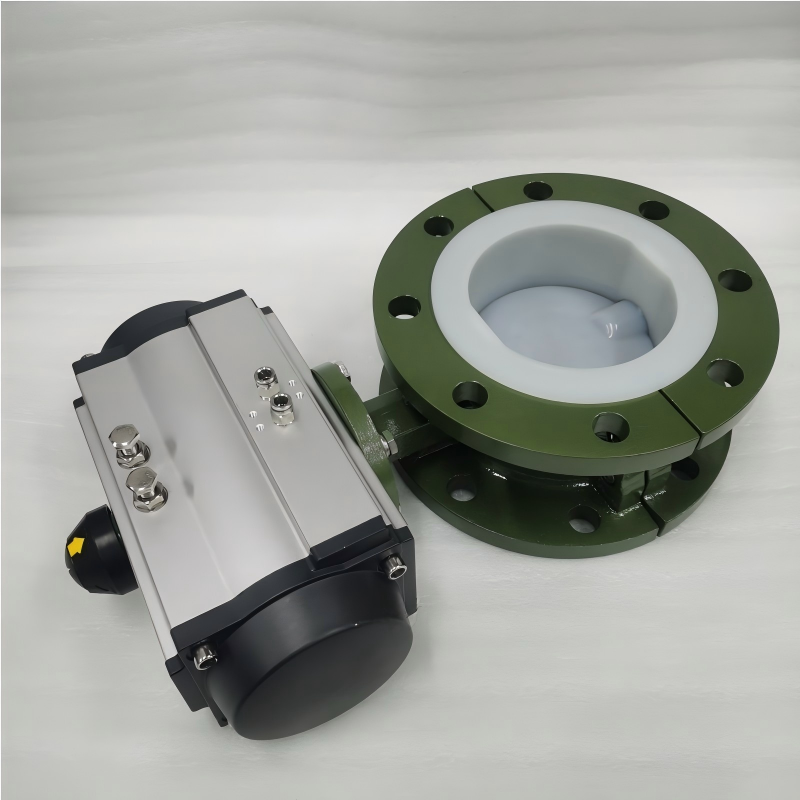

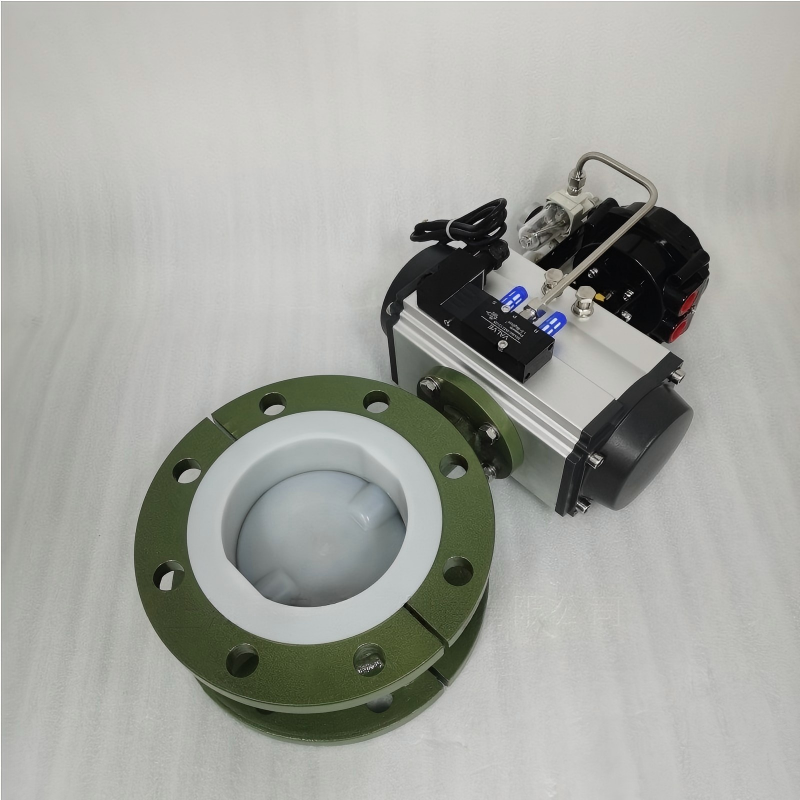

D641F46防爆气动衬氟蝶阀

产品简介：

D641F46单作用防爆气动衬氟蝶阀D641F46-10C故障自动复位防爆气动衬氟蝶阀/气动衬氟法兰蝶阀D641F46-16C气动衬氟蝶阀/气动氟塑料衬里蝶阀/气动衬F4蝶阀/气动衬氟法兰式蝶阀/气动耐酸碱蝶阀/气动耐腐蚀蝶阀/气动衬F46蝶阀/气动全衬聚四氟乙烯F4蝶阀/气动全衬聚全氟乙丙烯F46氟塑料蝶阀/气动衬塑蝶阀防腐管道系统上，主要用以实现阀门的开启、关闭与调节。全衬聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料衬里阀，具有耐腐蚀、无泄漏、寿命长等优点。采用对分两片阀体组合，阀座与阀体内衬一体化，阀门工作时，只有全塑阀座与衬塑蝶板与介质接触，适用在 -50℃～150℃的各种浓度的王水、硫酸、盐酸、qing氟酸和各种有机酸、强酸、强氧化剂及其它腐蚀性气体、液体介质的各种工业管路上使用。

结构特点：

1、采用精加工的衬氟蝶板，氟塑料与金属基体无间隙紧密结合，有效排尽夹层气泡，消除起层、开裂等工艺缺陷。

2、阀座径向密封设有360°弹性增力垫，施加径向回复力，自动调节变形，可靠保证长期使用状态下无介质内漏。

3、衬氟蝶板上、下轴肩采用多级加载弹性密封，实现密封自动补偿，使上下轴密封面构成无间隙，保证介质无外漏。

气动执行器：

采用新型AT/GT/AW系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝合金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。

单作用气动执行器和双作用气动执行器的区别：

单作用气动执行器一般分为常开型和常闭型（常开型：通气关，断气开；常闭型:通气开，断气关），也就是说，在安装之前有一个设定，设定其为开或者关，如果是常开的，那就是在通气的情况下气动执行器关闭阀门，如果气源出现故障或者突然停电，单作用气动执行器靠弹簧自动复位为开的状态，也就是说会回到它的设定状态，设定为关，则会回到关的状态，一般在危险的工况中使用较多，比如输送可燃气体或可燃液体，在失去气源又出现紧急情况的时候，单作用气动执行机构能自动复位把危险降低，而双作用就不能复位。

双作用气动执行器在通气的情况下气动执行器打开阀门，当要关闭阀门的时候另外一边通气才能关闭，双作用气动执行器是靠气缸工作复位的，在失去气源的时候只能保持原位。

附件选项：

根据不同控制和要求可选择下列附件：

回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。

电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。

三联件：可对气源稳压、过滤、气缸加润滑油。

手轮机构：转动手轮机构，可实现手动开、关阀。

电气定位器：输入4～20mA信号,实现阀门调节功能。

标准：

设 计 标 准：GB/T12238-1989；lS0 10631-1994或BS EN593-1998

法兰连接尺寸 GB/T17241．6-1998：IS0 7005-2或BSEN 1092-2002

结 构 长 度 : GB/T1 2221-1989：lS0 5752-1988或BS EN558-1

压 力 试 验：GB/T13927-1 992；JB/T9092-1999；lS0 5028-1993或BS 6755-l-1986

PN1.6MPa外形连接尺寸：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
