产品展示

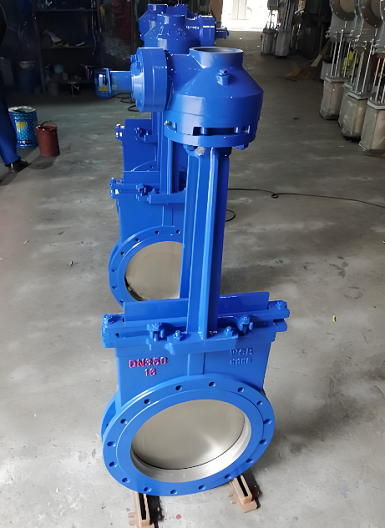

伞齿轮不锈钢刀闸阀

更新时间：2025-11-12 16:30:26

产品名称	伞齿轮不锈钢刀闸阀
规格型号	PZ573X-16P
连接方式	对夹
结构形式	闸板
驱动方式	伞齿轮
公称通径	DN50-DN900
公称压力	1.0mpa-1.6mpa
阀体材质	铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ573H、W、Y-16P DN100、DN150、DN200 PZ573X-16P伞齿轮不锈钢刀闸阀产品特点

为伞齿轮驱动，操作轻松灵活，常用于较大口径或较高压力场合人工手动操作。刀闸阀吸取了国内外先进技术和结构优点，排除了其他厂家所产刀闸阀在使用中存在的不足，是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点，其密封原理是通过闸板在关闭到底时，闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果，并且闸板底部的斜切面具有切断介质的功能，使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封，可以根据客户对密封要求选型。

PZ573X-16P伞齿轮不锈钢刀闸阀产品型号：PZ573H-10C
外型结构:支耳、梅花、圆型
公称通径范围：DN50-DN800
公称压力范围：国标、美标、日标、德标、英标
材质：铸钢、不锈钢、
闸板材质：2Cr13、201、304、316、316L
连接形式：法兰、对夹
阀座密封圈：丁腈橡胶、三元乙丙橡胶、氟橡胶
堆焊2Cr13、不锈钢、硬质合金
填料密封：含油四氟盘根
适用介质：污水、粉体颗粒、纸浆、矿浆

PZ573X-16P伞齿轮不锈钢刀闸阀主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture,Dregs with Water Proprtion

PZ573X-16P伞齿轮不锈钢刀闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alloy

PZ573X-16P伞齿轮不锈钢刀闸阀主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
