产品展示

手动不锈钢暗杆刀型闸阀

更新时间:2025-11-11 11:54:49

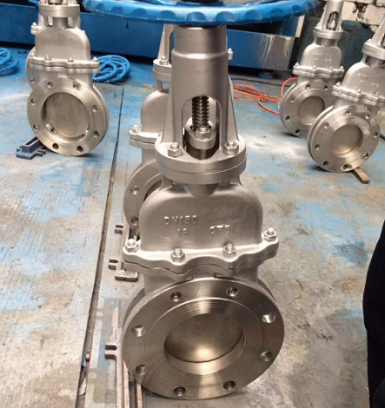

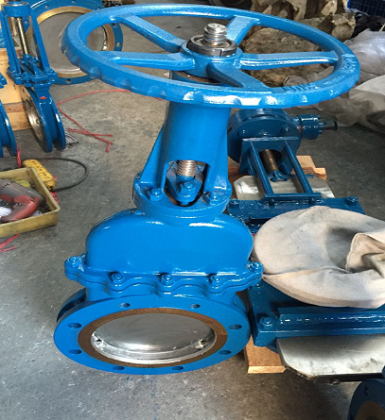

产品名称 手动不锈钢暗杆刀型闸阀
规格型号 DMZ73X-10P
连接方式 对夹
结构形式 闸板阀
驱动方式 手动
公称通径 DN50-DN1200
公称压力 1.0mpa~1.6mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

DMZ73H、F、Y-10P DN300、DN250、DN400 DMZ73X-10P DN150 手动不锈钢暗杆刀型闸阀 污水 雨水管道闸阀其具有体积小,重量轻,轻型节材等特点,是污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业中的理想产品。采用金属对金属的硬密封,或采用金属对橡胶的软密封。在开启和关闭的过程中,闸板与密封面采用了特殊的设计,摩擦较少,经久耐用。


DMZ73X-10P DN150 手动不锈钢暗杆刀型闸阀 污水 雨水管道闸阀主要特点:

1、暗杆刀闸阀的上密封突破了常规的密封形式,采用上盖结构,使得上密封由大面积的矩形密封改成了小面积的圆周密封,密封性能大大提高。

2、在圆周密封的基础上,又采用了浮动密封改成了面积的圆周密封,密封性能大大提高。

3、在圆周密封的基础上,又采用了浮动密封结构,使得上密封达到了与管道同寿命的程度,从而整体上提高了阀门的使用寿命。4、在手轮顶部加装封套装置后,可以使阀门活动部件全部处于封闭状态,闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

5、特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注:可根据使用单位的环境和要求来设计与生产,适合用户的安装和使用。


DMZ73X-10P DN150 手动不锈钢暗杆刀型闸阀 污水 雨水管道闸阀应用规范:


1、设计制造: JB/T8691-1998 。

2、结构长度: GB/T151882-94 。

3、法兰连接: GB/T91131-2000、JB/T79-94 。

4、试验与验收: GB/T13927-92 。

主要性能规范

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

DMZ73X-10P DN150 手动不锈钢暗杆刀型闸阀 污水 雨水管道闸阀连接尺寸:

MPa

DN

L

D

D1

D2

N-M

1.0

50

43

160

125

100

4-M16

65

46

180

145

120

4-M16

80

46

195

160

135

4-M16

100

52

215

180

155

8-M16

125

56

245

210

185

8-M16

150

56

280

240

210

8-M20

200

60

335

295

265

8-M20

250

68

390

350

320

12-M20

300

78

440

400

368

12-M20

350

78

500

460

428

16-M20

400

102

565

515

482

16-M22

450

114

615

565

532

20-M22

500

127

670

620

585

20-M22

600

154

780

725

685

20-M27

700

165

895

840

800

24-M27

800

190

1010

950

898

24-M30

900

203

1110

1050

1005

28-M30

1000

216

1220

1160

1115

28-M30

1200

254

1450

1380

1325

32-M36
