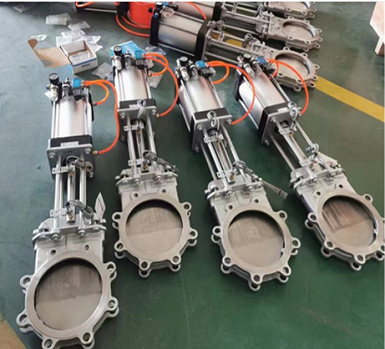

对夹式气动刀闸阀

更新时间:2026-03-30 12:18:55
产品名称 对夹式气动刀闸阀
规格型号 PZ673H-16P
连接方式 对夹
结构形式 闸板阀
驱动方式 气动
公称通径 DN50-DN800
公称压力 1.0mpa~1.6mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

PZ673H-16P DN100 对夹式气动刀闸阀DN125、DN150、DN200产品简介:


气动对夹刀型闸阀就是在手动刀闸阀基础上加一个气动执行器,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。气动对夹刀型闸阀具有启闭速度快、设计合理、结构紧凑、密封可靠。


PZ673H-16P DN100 对夹式气动刀闸阀工作原理:


气动对夹刀形闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。其结构特点主要有:采用对夹式结构,体积小,重量轻。完全敞开的通道,可以防止介质在阀内沉积。新研制的U型封圈,可以保证阀门的良好密封性。闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。流阻小、安装维修方便。


PZ673H-16P DN100 对夹式气动刀闸阀产品特点:


密封效果好U型密封垫具有良好的弹性。

全通径设计通过能力强。

闸断效果好、能有效解决含有块状、颗粒及纤维介质闸断后的泄漏现象。

维护方便无须拆下阀门即可更换阀门的密封。


PZ673H-16P DN100 对夹式气动刀闸阀可选附件:


单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。

接近开关

气源处理三联件(包括减压阀、过滤器、油雾器)。

电/气阀门定位器(调节型用)。


PZ673H-16P DN100 对夹式气动刀闸阀主要外形及连接尺寸(mm)


MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6
MP

50

48

90

110

/

4-M12

1.0
MPa

50

48

100

125

335

4-M16

65

48

110

130

/

4-M12

65

48

120

145

363

4-M16

80

51

125

150

550

4-M16

80

51

135

160

395

4-M16

100

51

145

170

620

4-M16

100

51

155

180

465

8-M16

125

57

175

200

650

8-M16

125

57

185

210

530

8-M16

150

57

200

225

750

8-M16

150

57

210

240

630

8-M20

200

70

255

280

960

8-M16

200

70

265

295

750

8-M20

250

70

310

335

900

12-M16

250

70

320

350

900

12-M20

300

76

362

395

1200

12-M20

300

76

368

400

1120

12-M20

350

76

412

445

1330

12-M20

350

76

428

460

1260

16-M20

400

89

462

495

1600

16-M20

400

89

482

515

1450

16-M22

450

89

518

550

1650

16-M20

450

89

532

565

1600

20-M22

500

114

568

600

1800

16-M20

500

114

585

620

1800

20-M22

600

114

670

705

2300

20-M22

600

114

685

725

2300

20-M27

700

127

775

810

2500

24-M22

700

127

800

840

2500

24-M27

800

127

880

920

2800

24-M27

800

127

898

950

2800

24-M30

900

154

980

1020

3100

27-M27

900

154

1005

1050

3100

28-M30
