产品展示

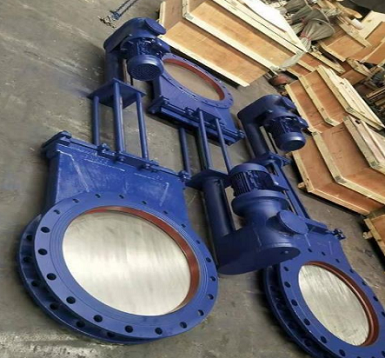

电液联动陶瓷刀型闸阀

更新时间:2026-03-30 12:18:54
产品名称 电液联动陶瓷刀型闸阀
规格型号 PZ273H
连接方式 对夹
结构形式 闸板阀
驱动方式 电液动
公称通径 DN50-DN500
公称压力 1.0mpa~1.6mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

PZ273TC-16C H、Y-10C DN100、DN150、DN250电液联动陶瓷刀型闸阀,耐磨刀闸阀产品概述:

电液动陶瓷刀闸阀适于用高硬度的颗粒等介质,有软颗粒但又有腐蚀性的介质的管道上作启闭之用。产品广泛适用于灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统,尤其适用于火力发电厂石子煤系统。可采用手动、气动和电动、电液联动等驱动方式。电液动陶瓷刀闸阀闸板、阀座密封面材料采用结构陶瓷制造,耐磨损、耐腐蚀、抗高温、密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。


电液联动陶瓷刀型闸阀产品优点:


1、电液动陶瓷刀闸阀料口全流通无阻挡物,耐磨性能强,密封性能好,启动负荷小卡灰及结灰现象少。
2、采用曾韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长,结构紧凑可任意角度安装。

电液联动陶瓷刀型闸阀应用规范:


 设计与制造

 GB/T 8691

 连接端尺寸

 结构长度

GB/T 15188.2

 法兰尺寸

 GB/T9113.1

 检验与试验

 GB/T 8691

 材料

碳钢

 GB/T 12229

 不锈钢

 GB/T 12230

 标志

 GB/T 12220

 供货

 GB/T 12252


电液联动陶瓷刀型闸阀零件材料:


 序号

 名称

 材料

 序号

 名称

 材料

 1

阀座

 结构陶瓷

 7

 连接架

WCB

 2

 阀体

 WCB

 8

 支架

 WCB

 3

 阀板

 不锈钢+结构陶瓷

 9

 螺母

 25#

 4

填料

 柔性石墨

 10

 连接盘

 WCB

 5

填料压盖

 WCB

 11

 电液动装置

 成品件

 6

锁轴

2Cr13

 12




电液联动陶瓷刀型闸阀主要连接尺寸:


DN

 PN(Mpa)

 L

 D

 D1

 D2

 H

 N-M

 b

  50

 1.0

 43

 165

 125

 100

 680

 4-M16

 12

 65

 46

 185

 145

 120

 710

4-M16

 12

 80

 46

 200

 160

 135

 750

 8-M16

 12

 100

 52

 220

 180

 155

 755

 8-M16

 12

 125

 56

 250

 210

 185

 790

 8-M16

 12

 150

 56

 285

 240

 210

 865

 8-M20

 14

 200

 60

 340

 295

 265

940

12-M20

 14

 250

 68

 405

 355

 320

1030

 12-M24

 16

 300

 78

 460

 410

 375

1180

 12-M24

 16

 350

 90

 520

 470

 435

 1285

 16-M24

 16

 400

 90

 580

 525

 485

 1390

 16-M27

 18

 450

 90

 640

 585

 545

 1450

 20-M27

 18

 500

 114

 715

 650

 608

 1520

 20-M30

 18
