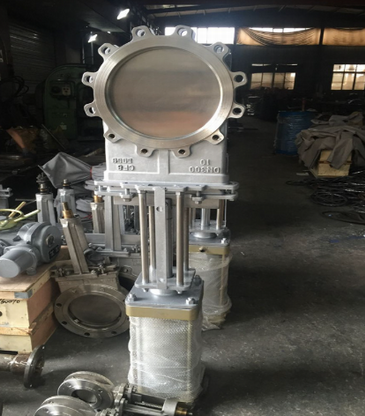

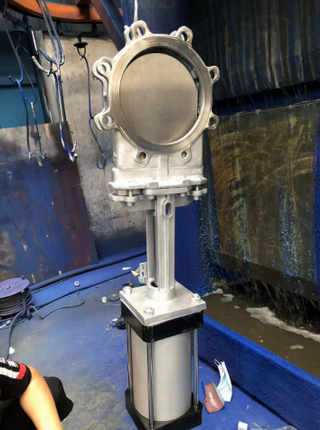

梅花形气动刀闸阀

更新时间:2025-11-06 11:41:21
产品名称 梅花形气动刀闸阀
规格型号 PZ673X-16P
连接方式 对夹式
结构形式 闸板型
驱动方式 气动
公称通径 DN50-DN800
公称压力 1.0mpa~1.6mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

PZ673H、W、Y-16C DN100、DN150、DN250 PZ673X-16P:

梅花形气动刀闸阀 DN200 纸浆泥浆污水刀闸阀概述:适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上,适用温度:-10~80℃作启闭调节和节流使用,适用于水平安装,亦可倾斜安装。结构特点:

刀型闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,刀型闸阀只能作全开和全关,不能作调节和节流。

结构简单、操作自如、阀板采用质优碳素钢板滑动灵活、插抽省力、密封性能良好、局部阻力损失小、维护保养拆装方便、不易变形。LC-1圆型插板阀分为I型和II用于通风除尘、风力输送及排风系统管路上调节流量。II型主要用于固体粉料输送的调节流量和切断。适用:在输送空气的管道中,起调节风量的作用。

产品特点

1、结构简单:轻便、密封性能好。
2、操作方式:手轮、电动、电液动、气动。

PZ673X-16P 梅花形气动刀闸阀 DN200 纸浆泥浆污水刀闸阀主要零部件材质

主要零部件材质

阀体灰铸铁、碳钢 不锈钢
闸板不锈钢
阀杆不锈钢
立柱45#
密封圈橡胶

PZ673X-16P 梅花形气动刀闸阀 DN200 纸浆泥浆污水刀闸阀产品外形结构尺寸

外形结构尺寸(mm)


DN
LD1D2D0HN-M
PN6PN10
5040401251001802954-M16
6540401451201803054-M16
8050501601352203304-M16
10050501801552203804-M16
12550502101852404154-M16
15060602402102804904-M20
20060602952652805504-M20
25070703503203606938-M20
30070804003684007968-M20
350809046042840089510-M20
40080120515482500100410-M22
45090120565532500111014-M22
500100130620585600121014-M22
600100140825685700146014-M27
700100140840800800168016-M27
800120150950905800191016-M30
