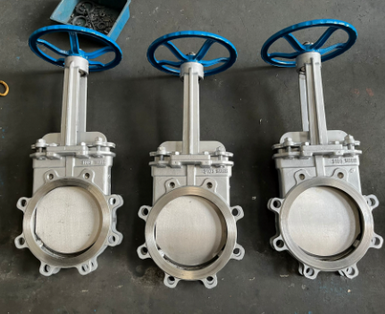

| 产品名称 | 手动对夹式浆液阀 |
| 规格型号 | Z73X |
| 连接方式 | 对夹式 |
| 结构形式 | 闸板型 |
| 驱动方式 | 手动 |
| 公称通径 | DN50-DN1000 |
| 公称压力 | 1.0mpa~1.6mpa |
| 阀体材质 | 铸钢,不锈钢 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
PZ73H、W、Y-10P DN200、DN150、DN250 Z73X 手动对夹式浆液阀 不锈钢手动浆液阀 DN350适用于糖浆、纸浆、泥浆、污水、煤浆等介质管路上,作启闭调节和节流使用,适用于水平安装,可倾斜安装。
1、适用温度:-10~80℃
2、结构简单:轻便、密封性能好。
3、操作方式:手轮、电动、电液动、气动。
1、结构紧凑,设计合理,阀门钢性好,通道流畅,流阻系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔和石墨填料,密封可靠,操作轻便灵活
4、驱动方式为手动型式
设计制造:JB/T 8691-98
结构长度:GB/T 15188.2-94
法兰连接尺寸:GB/T 9113-2000
阀门检查和试验:GB/T 13927-92
| 型号 | Z73X-2.5 | Z73X-6 | Z73X-10 | Z73X-16 | |
| 工作压力(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | |
| 适用介质 | 煤浆、糠浆、纸浆、泥浆、污水、矿渣等 | ||||
| 适用温度(℃) | ≤120 | ||||
| 材料 | 阀体 | 灰铸铁 铸钢 不锈钢 | |||
| 闸板 | 铬镍钛不锈钢 | ||||
| 阀体密封圈 | 合成橡胶或聚四氟乙烯 | ||||
| 阀杆 | 铬不锈钢 | ||||
| 支架 | 碳素钢 | ||||
| 填料 | 聚四氟乙烯 | ||||
Z73X 手动对夹式浆液阀 不锈钢手动浆液阀 DN350连接尺寸
| 公称通径DN | L | D | D1 | D0 | H | n-M | |
| PN6 | PN10 | ||||||
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
