| 产品名称 | 手动浆液阀 |
| 规格型号 | Z73X-10P |
| 连接方式 | 对夹式 |
| 结构形式 | 闸板型 |
| 驱动方式 | 手动 |
| 公称通径 | DN50-DN1000 |
| 公称压力 | 1.0mpa~1.6mpa |
| 阀体材质 | 不锈钢304.316 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |

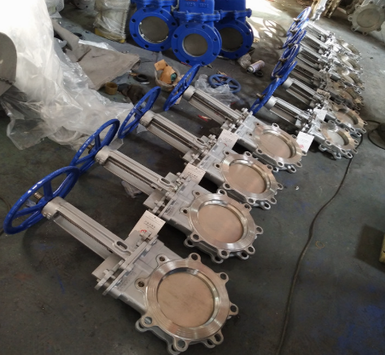

Z73X-10C手动浆液阀分对夹式和整体式,对夹式阀体密封采用复合材料配置的“U"型和“T"型复合结构。整体式阀体密封采用“O"型复合密封圈结构,克服了原对夹式浆液阀采用“U"型密封垫受力后易移位和变形,伞齿轮浆液阀介质外泄等缺点。
73X-10-DN350手动浆液阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封存圈,可发保证阀门的良好密封性。
4、闸板的外密封 性,则是通过嵌在阀体内只有弹性的密封条来实现,并可借助f螺钉,压板进行调整。
5、流阻小,安装装维修方便。
Z73X-10-DN350手动浆液阀说明:
公称通径:50~1000 mm
公称压力:0.25~1.6 PN
流体温度:80 ℃
环境温度:常温 ℃
压力:0.25~1.6 mPa
| 公称压力MPa | 试验压力 | 工作温度 | 适用介质 | |
| 壳体MPa | 密封MPa | |||
| 0.6 | 0.9 | 0.66 | ≤80℃ | 纸浆、煤浆、水、灰渣 |
| 1.0 | 1.5 | 1.1 | ≤80℃ | |
| 阀门类型 | 驱动方式 | 连接方式 | 结构形式 | 密封材质 | 压力等级(PN) | 阀体材质 |
| Z-浆液阀 | 手动 | 7 | 3 | X | 10 | C |
| 公称通径DN | L | D | D1 | D0 | H | n-M | |
| PN6 | PN10 | ||||||
| 50 | 48 | 48 | 125 | 100 | 180 | 295 | 4-M16 |
| 65 | 48 | 48 | 145 | 120 | 180 | 305 | 4-M16 |
| 80 | 50 | 50 | 160 | 135 | 220 | 330 | 8-M16 |
| 100 | 50 | 50 | 180 | 155 | 220 | 380 | 8-M16 |
| 125 | 50 | 50 | 210 | 185 | 240 | 415 | 8-M16 |
| 150 | 60 | 60 | 240 | 210 | 280 | 490 | 8-M20 |
| 200 | 60 | 60 | 295 | 265 | 280 | 550 | 8-M20 |
| 250 | 70 | 70 | 350 | 320 | 360 | 693 | 12-M20 |
| 300 | 80 | 80 | 400 | 368 | 400 | 796 | 12-M20 |
| 350 | 80 | 90 | 460 | 428 | 400 | 895 | 16-M20 |
| 400 | 90 | 120 | 515 | 482 | 500 | 1004 | 16-M22 |
| 450 | 90 | 120 | 565 | 532 | 500 | 1110 | 20-M22 |
| 500 | 90 | 130 | 620 | 585 | 600 | 1210 | 20-M22 |
| 600 | 140 | 140 | 725 | 685 | 700 | 1460 | 20-M27 |
| 700 | 140 | 140 | 840 | 800 | 800 | 1680 | 24-M27 |
| 800 | 190 | 190 | 950 | 905 | 800 | 1910 | 24-M30 |
| 900 | 203 | 203 | 1050 | 1005 | 800 | 2130 | 28-M30 |
| 1000 | 216 | 216 | 1160 | 1115 | 800 | 2350 | 28-M30 |
