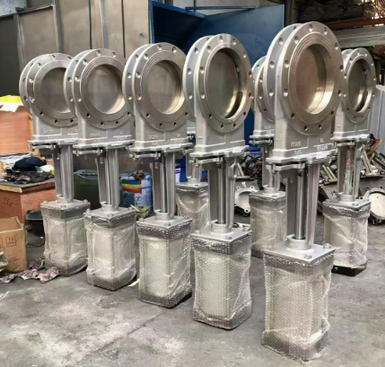

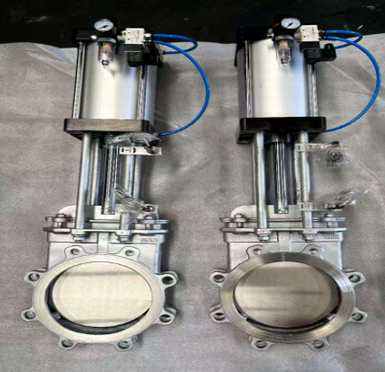

气动刀型闸板阀

更新时间:2025-11-04 11:16:16
产品名称 气动刀型闸板阀
规格型号 PZ673Y-10P
连接方式 对夹式
结构形式 闸板型
驱动方式 气动
公称通径 DN50-DN900
公称压力 1.0mpa~1.6mpa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

PZ673X、H、F-10P DN100、DN150、DN200 气动刀型闸板阀PZ673Y-10P为气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,公称压力 PN10~16,阀体材料为碳素钢(PZ673H-10C~16C)、不锈钢(PZ673F-10P~16P PZ673Y-10P~16P),具有排渣功能的的闸阀。

PZ673H、PZ673F、PZ673Y气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出,也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800,工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门,特别适合于造纸行业在管道上作调节和节流使用。


由于采用刀型闸板具有良好的剪切作用,适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。刀型闸阀具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。

装置参数:


1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀) 2、接近开关 3、气源处理三联件(包括减压阀、过滤器、油雾器) 4、电/气阀门定位器(调节型用)

产品标准:

设计制造:JB/T8691-1998 结构长度: GB/T15188.2-94 法兰连接: GB/T9113.1-2000 JB/T79-94 试验与验收: GB/T13927-92


气动刀型闸板阀PZ673Y-10P主要零部件材质:


阀体、上盖碳钢、不锈钢
阀板不锈钢
阀杆不锈钢
密封圈橡胶、四氟、不锈钢、硬质合金

气动刀型闸板阀PZ673Y-10P主要性能规范:


公称压力PN
壳体试验1.5XPN
密封试验1.1XPN
工作温度橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质纸浆、污水、煤煤气等
气动刀型闸板阀PZ673Y-10P主要外形及连接尺寸(mm)
MPaDNLD1D2HN-MD0W(Kg)
1.050481001252854-M161808
65481201452984-M1618010
80511351603154-M1622012
100511551803658-M1622014
125571852104008-M1623022
150572102404758-M2028029
200702652955408-M2036038
2507032035063012-M2036066
3007636840078012-M20400100
3507642846088516-M20400119
4008948251599016-M22400195
45089532565110020-M22530285
500114585620120020-M22530389
600114685725145020-M27600529
700127800840170024-M27600790
800127898950200024-M30680850
9001549981050230028-M30680900
100016511101160250028-M307001050
120019013251380280032-M368001300
1.650481001252854-M161808.5
65481201452954-M1618010.7
80511351603158-M1622013
100511551803658-M1622015
125571852104008-M1623023.5
150572102404758-M2028031
2007026529554012-M2036040.7
2507032035563012-M2036070
3007637541078012-M22400107
3507643547088516-M22400129
4008948552599016-M27400215
45089545585110020-M27530305
500114608650120020-M30530410
600114718770145020-M36600550
700127788840170024-M36600820
800127898950200024-M36680950
9001549981050230028-M366801020
