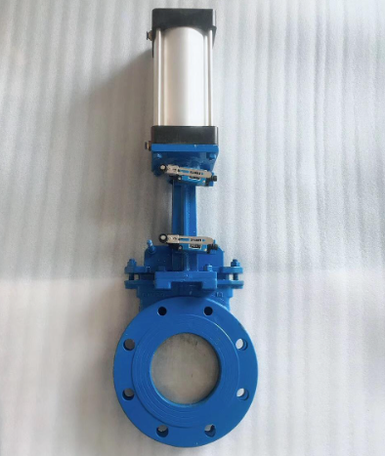

过颗粒无积料气动刀闸阀

更新时间：2025-11-04 11:16:13

产品名称	过颗粒无积料气动刀闸阀
规格型号	PZ673H
连接方式	对夹式，法兰式
结构形式	闸板型
驱动方式	气动
公称通径	DN50-DN600
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ673H-10C DN100、DN150、DN250 过颗粒无积料气动刀闸阀、对夹式、法兰插板阀概述

PZ673H（X、F）-2.5、6、10、16系列气动刀型闸阀是我公司生产的系列控制阀门之一。该产品在生产与应用过程中不断消化与吸收国内外类似产品结构及制造工艺的特点，不断提高产品的科技含量，从一些技术细节着手，完善了阀门的综合性能。该产品通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。　　PZ673H（X、F）系列气动刀型闸阀品种齐全。主体采用铸铁、铸钢、不锈钢等。通径从DN50~DN1000。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。特别适合于造纸行业在管道上作调节和节流使用。

过颗粒无积料气动刀闸阀主要结构与特点

本阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。

过颗粒无积料气动刀闸阀结构特点：

1、采用对夹式结构，体积小，重量轻。

2、敞开的通道，可以防止介质在阀内沉积。

3、新研制的U型封圈，可以保证阀门的良好密封性。

4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。

5、流阻小。

6、安装维修方便。

过颗粒无积料气动刀闸阀主要零件材料

序号	零件名称	材料	序号	零件名称	材料	备注
1	阀体	HT250 铸钢不锈钢	5	支架		注1：橡胶的牌号取决于介质和温度。 2：闸板材质取决于介质成分。
2	密封圈	橡胶（注1）	6	阀杆
3	闸板	不锈钢（注2）	7	螺母	ZHMn58－2－2
4	密封条	聚四氟乙烯	8	手轮	QT40－17

过颗粒无积料气动刀闸阀阀门选配驱动装置型号配置表

1、气缸是以压缩空气为介质，将其能量转换成机械能，实现直线运动的装置，是广泛应用于各种气动系统的执行元件，是实现工业自动化的基础元件。

阀门通径DN	气缸规格（缸径×行程）	阀门通径DN	气缸规格（缸径行程）
50	Φ65×50	200	Φ160×200
65	Φ65×65	250	Φ200×250
80	Φ80×80	300	Φ200×250
100	Φ100×100	350	Φ220×350
125	Φ125×125	400	Φ250×400
150	Φ125×150

过颗粒无积料气动刀闸阀部件材质说明

代号	零件名称	材质说明
代号	零件名称	名称	牌号
1	圆螺母	优质碳素钢	25
2	手轮	灰口铸钢	HT200
3	轴承压盖	优质碳素钢	35
4	阀杆螺母	铝青铜	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
4	阀杆螺母	铝黄铜	ZCuZn25A16Fe3Mn3
5	轴承	—	51110
6	阀杆	不锈钢	304、316、2Cr13
7	支架	碳素钢、不锈钢	WCB、CF8等
8	闸板	不锈钢	304、316、304L、316L、2Cr13
9	螺栓螺母	优质碳素钢	35
10	填料压盖	碳素钢	WCB
11	填料	柔性石墨盘根石棉根增强四氟纤维盘根	—
12	阀体	碳素钢、不锈钢	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不锈钢

过颗粒无积料气动刀闸阀主要外型及连接尺寸

MPa	DN	L	d1	d2	H	n-M
0.6	50	50	90	110	335	4-M12
	65	50	110	130	363	4-M12
	80	50	125	150	395	4-M16
	100	50	145	170	465	4-M16
	125	50	175	200	530	8-M16
	150	60	200	225	630	8-M16
	200	60	255	280	750	8-M16
	250	70	310	335	900	12-M16
	300	80	362	395	1120	12-M20
	350	90	412	445	1260	12-M20
	400	100	462	495	1450	16-M20
	450	120	518	550	1600	16-M20
	500	130	5968	600	1800	16-M20
	600	140	670	705	2300	20-M22
1.0	50	50	100	125	335	4-M16
	65	50	120	145	363	4-M16
	80	50	135	160	395	4-M16
	100	50	155	180	465	8-M16
	125	50	185	210	530	8-M16
	150	60	210	240	630	8-M20
	200	60	265	295	750	8-M20
	250	70	320	350	900	12-M20
	300	80	368	400	1120	12-M20
	350	90	428	460	1260	16-M20
	400	100	482	515	1450	16-M22
	450	120	532	565	1600	20-M22
	500	130	585	620	1800	20-M22
	600	140	685	725	2300	20-M27
1.6	50	65	100	125	335	4-M16
	65	65	120	145	363	4-M16
	80	70	135	160	395	8-M16
	100	70	155	180	480	8-M16
	125	70	185	210	540	8-M16
	150	80	210	240	645	8-M20
	200	80	265	295	770	12-M20
	250	94	320	355	920	12-M22
	300	98	375	410	1150	12-M22
	350	100	435	470	1300	16-M22
	400	110	485	525	1500	16-M27
	450	120	545	585	1650	20-M27
	500	130	608	650	1850	20-M30
	600	140	718	770	2360	20-M36
