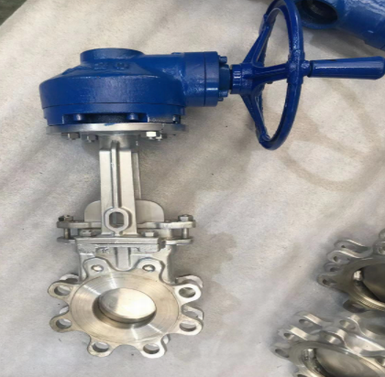

洗煤厂伞齿轮刀型闸阀

更新时间：2025-11-04 09:47:19

产品名称	洗煤厂伞齿轮刀型闸阀
规格型号	PZ573TC-16C
连接方式	法兰，对夹
结构形式	闸板型
驱动方式	伞齿轮
公称通径	DN50-DN1200
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

矿用洗煤厂伞齿轮刀型闸阀 PZ573TC-16C产品概述：

陶瓷刀闸阀主要适用于火电厂干灰系统灰、渣的调节流量及启闭之用，也适用于矿山、石灰厂、水泥厂等有磨损、腐蚀的粉尘介质的启闭。本阀门具有密封性能好，耐高温，耐压强度高，启闭灵活，卡灰及积灰现象少，使用寿命长等优点。
1、陶瓷刀闸阀产品主体采用铸钢、304不锈钢、石墨密封圈组合而成。
2、适用温度≤400℃。
3执行机构公称压力0.4-0.6MPa，阀门公称压力1.0MPa。
也可根据用户要求定制。

矿用洗煤厂伞齿轮刀型闸阀 PZ573TC-16C主要性能规范：

1.密封面材料：结构陶瓷或超硬表面合金材料二种。

2.用煤渣、灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损、长寿命。

3.密封性能优越，并可进行密封棉修得。

4.进口阀座可作刮灰板，即使在落灰情况下也关闭自如。

5.阀体腔体结构***避免了卡阻、积灰的问题。

6.驱动方式：手动、气动和电动等。

产品特点

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

矿用洗煤厂伞齿轮刀型闸阀 PZ573TC-16C主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture,Dregs with Water Proprtion

矿用洗煤厂伞齿轮刀型闸阀 PZ573TC-16C主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alloy

矿用洗煤厂伞齿轮刀型闸阀 PZ573TC-16C主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
