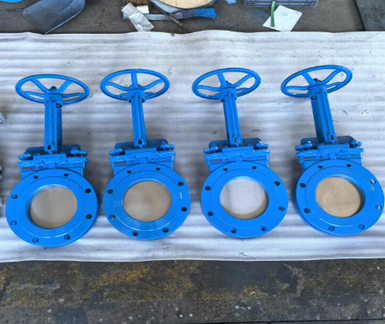

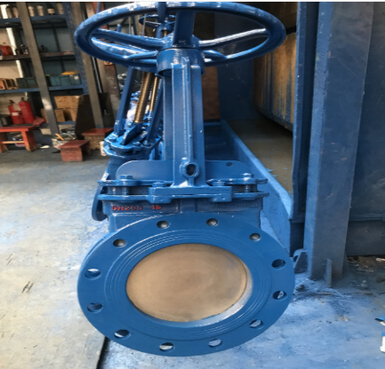

手动浆液阀

更新时间:2025-10-31 16:48:47
产品名称 手动浆液阀
规格型号 Z73X-16C
连接方式 对夹式
结构形式 闸板型
驱动方式 手动
公称通径 DN50-DN1200
公称压力 1.0mpa~1.6mpa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

Z73H、Y、F-16C DN125、DN100、DN250 Z73X-16C DN150 手动浆液阀耐磨刀型闸阀驱动方式:手动,电动,气动,液动,伞齿轮,电液动和气液动等驱动方式。

外形:明杆,暗杆两种

材质:铸铁、铸钢、碳钢、不锈钢、衬氟等

密封:硬密封,软密封,单面密封,双面密封等多种材质密封。


Z73X-16C DN150 手动浆液阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。


主要用途


适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果、谷物、屠宰厂废水等介质。

Z73X-16C DN150 手动浆液阀的切断介质功能

手动对夹刀闸阀具有切断介质的功能,使得阀门关闭不受介质阻塞。此阀门一般用于纸浆、煤灰、化工原料、污水、食品等介质的流通启闭。压力范围一般都1.6MPa以内使用,温度一般在120℃以下使用,高温也可以用特殊材质代替使用。根据密封性能要求可以分软密封和硬密封。软密封可以达到0泄露,硬密封根据不同泄露等级检验。该阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用。


Z73X-16C DN150 手动浆液阀主要执行标准


设计制造: JB/T8691-1998

结构长度: GB/T15188.2-94

法兰连接: GB/T9113.1-2000 JB/T79-94

试验与验收: GB/T13927-92

主要性能规范

公称压力(MPa)壳体试验(MPa)密封试验(MPa)工作温度适用介质
1.0
1.6
1.5
2.4
1.1
1.8
≤100℃
≤100℃
纸浆、污水、煤浆、灰、渣水混和物
Z73X-16C DN150 手动浆液阀 主要零部件材质
体、盖闸阀阀杆密封面
不锈钢、碳钢、灰铸铁碳钢、不锈钢不锈钢橡胶、四氟、不锈钢、硬质合金
Z73X-16C DN150 手动浆液阀主要外形及连接尺寸(mm)
MPaDNLD1D2HN-MD0W(Kg)
1.050481001252854-M161808
65481201452984-M1618010
80511351603154-M1622012
100511551803658-M1622014
125571852104008-M1623022
150572102404758-M2028029
200702652955408-M2036038
2507032035063012-M2036066
3007636840078012-M20400100
3507642846088516-M20400119
4008948251599016-M22400195
45089532565110020-M22530285
500114585620120020-M22530389
600114685725145020-M27600529
700127800840170024-M27600790
800127898950200024-M30680850
9001549981050230028-M30680900
100016511101160250028-M307001050
120019013251380280032-M368001300
1.650481001252854-M161808.5
65481201452954-M1618010.7
80511351603158-M1622013
100511551803658-M1622015
125571852104008-M1623023.5
150572102404758-M2028031
2007026529554012-M2036040.7
2507032035563012-M2036070
3007637541078012-M22400107
3507643547088516-M22400129
4008948552599016-M27400215
45089545585110020-M27530305
500114608650120020-M30530410
600114718770145020-M36600550
700127788840170024-M36600820
800127898950200024-M36680950
9001549981050230028-M366801020
100016511101170250028-M427001120
