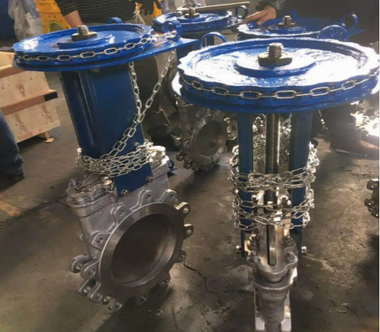

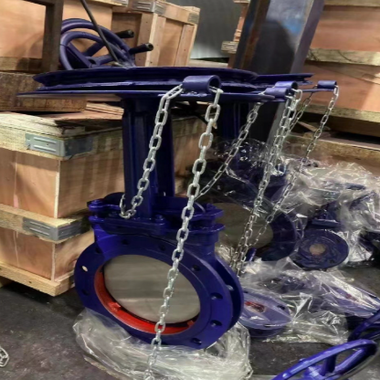

PZL73X、W、Y-10P DN100、DN150、DN250链轮刀型闸阀PZL73H-10P-DN200的链传动由两个链轮和缠绕在两轮上的中间挠性件——链条所组成。靠链条与链轮之间的啮合来打开或关闭刀形闸阀闸板。通常用于远程操作位于高处，或通常难于靠近的工况下。

不锈钢刀型闸阀又名不锈钢刀闸阀、不锈钢刀形闸阀，具有结构紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸、耐腐蚀等优点，可在工作压力0.6MPa~1.6MPa，使用温度-29~425℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。适用于污水、煤浆、糖浆、泥浆、空气、渣水混合物、供水、造纸、矿山等行业。

链轮刀型闸阀PZL73H-10P DN200结构特点：

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

链轮刀型闸阀PZL73H-10P DN200产品特点：

1、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。

2、整体不锈钢材质，可防止腐蚀破坏。

3、不锈钢闸板可防止腐蚀引起的密封泄漏。

4、短结构的长度,可节省原料、安装空间，也有效支持管道强度。

5、科学的上密封填料函设计，使上密封安全有效，经久耐用。

6、三角形的支架节省原材料，保证需要的力学性能。

7、阀体上的导向块使闸板正常运动，挤压块保证闸板的有效密封。

8、可任意选用驱动机构。

9、V型闸板可作为调节阀使用。

链轮刀型闸阀PZL73H-10P DN200应用范围：

1、采矿、钢铁工业——用于煤浆、滤碴浆等。

2、净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

3、造纸工业——用于任何浓度纸浆、料水混合物。

4、制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

5、食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

6、电站除灰——用于灰渣浆。

链轮刀型闸阀PZL73H-10P DN200性能规范：

公称压力	MPa
壳体试验	1.5
密封试验	1.1
工作温度	橡胶≤ 80℃四氟密封≤180℃硬密封≤425℃
运用介质	纸浆、污水、煤气、煤浆等

链轮刀型闸阀PZL73H-10P DN200零部件材质：



阀体、上盖	不锈钢304/316/316L
闸板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、 硬质合金

链轮刀型闸阀PZL73H-10P DN200连接尺寸：PZL73W、PZL73F、PZL73X、PZL73Y

Mpa	DN	L	D1	D2	H	n-M	Mpa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	325	4-M12	1.0	50	50	100	125	325	4-M16
	65	46	110	130	340	4-M12		65	50	120	145	340	4-M16
	80	46	125	150	355	4-M16		80	50	135	160	355	4-M16
	100	52	145	170	405	8-M16		100	50	155	180	405	8-M16
	125	56	175	200	440	8-M16		125	50	185	210	440	8-M16
	150	56	200	225	520	8-M16		150	60	210	240	520	8-M20
	200	60	255	280	580	8-M16		200	60	265	295	580	8-M20
	250	68	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	78	362	395	820	12-M20		300	80	368	400	820	12-M20
	350	78	412	445	925	12-M20		350	90	428	460	925	16-M20
	400	102	462	495	1030	16-M20		400	100	482	515	1030	16-M22
	450	114	518	550	1180	16-M20		450	120	532	565	1180	20-M22

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
