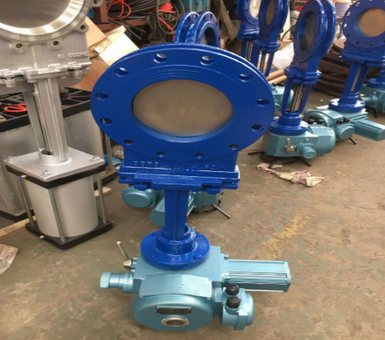

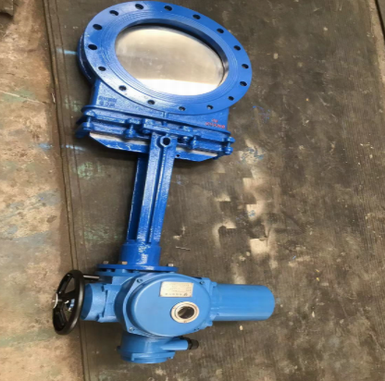

PZ973H电动插板阀

更新时间：2025-10-30 13:59:12

产品名称	PZ973H电动插板阀
规格型号	PZ973H
连接方式	对夹式
结构形式	闸板型
驱动方式	电动
公称通径	DN50-DN1200
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ973F、W、Y-10C PZ973X/H-10C DN125 电动插板阀电动刀闸阀DN200、DN150、DN250产品概述：

PZ973电动刀型闸阀特点及优点:电动刀型闸阀配有电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭主要由左、右阀体、密封有金属对金属硬密封,金属对聚胺脂,带增强的PTFE软密封、闸板、钢螺母、阀杆、支架、电动装置等件组成。

PZ973X/H-10C DN125 电动插板阀电动刀闸阀电动装置参数

电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等。
防爆型（EX）：防爆等为DⅡBT4/DⅡCT4。
环境温度：-20℃~40℃
可选：配电气控制器

PZ973X/H-10C DN125 电动插板阀电动刀闸阀特点：

1、启闭迅速，平衡可靠，自动化程度高。

2、装高度及位置不受限制。

3、用防爆型电动装置，在各种环境中可以正常工作。

4、有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

PZ973X/H-10C DN125 电动插板阀电动刀闸阀产品特点

1、阀门采用整体式设计，，流体阻力小，操作灵活方便。

2、电动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。

3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。

5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR，密封性好，耐腐蚀。

6、介质适应范围广：良好的密封性能和经济实用，操作可手动、气动、电动，实用范围非常广。

PZ973X/H-10C DN125 电动插板阀电动刀闸阀主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture,Dregs with Water Proprtion

PZ973X/H-10C DN125 电动插板阀电动刀闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alloy

PZ973X/H-10C DN125 电动插板阀电动刀闸阀主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
