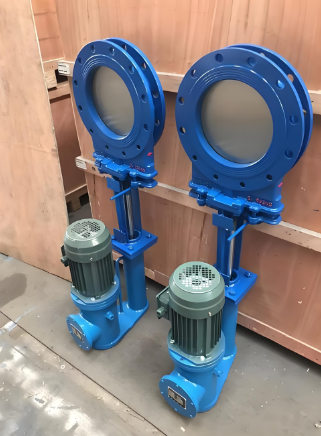

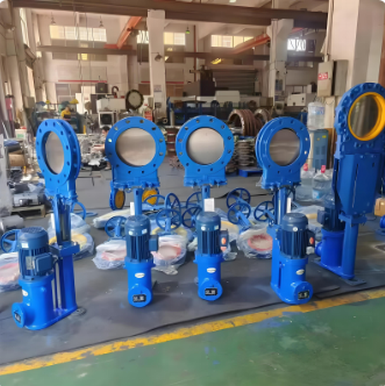

PZ273H、W、Y-10C DN300、DN150、DN250 PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀具有耐磨损、耐腐蚀、耐冲蚀性能，热膨胀小，高抗压强度，优良的抗氧化和耐腐蚀性能，耐高温，隔热性能良好。

陶瓷刀型闸阀料口全流通无阻挡物有吹堵装置，耐磨性能强，密封性能好，启动负荷小卡灰及结灰现象少。采用坚韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。工程陶瓷刀闸阀阀门密封部件和易损过流部件采用工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀，阀门使用寿命长;性价比较普通阀门提高10倍阀座采用保护唇技术：阀座陶瓷密封环内径处具有保护唇结构，可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。采用超短结构长度，节省材料，减轻管路系统整体重量;占用有效空间小，能有效支持管道的强度，减少管道振动，适合在不同排布管道上任意角度安装。陶瓷刀闸阀具备电动、手动、电液动、手液动多种驱动方式，对于电动、电液动驱动阀门可以有效实现远程控制及开度指示，阀门若节流或调节使用开度远程调整误差可控制在1.0mm之内，运行时自锁性能良好。

PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀产品优点：

1.密封面采用增韧结构陶瓷，有*的耐磨损、耐腐蚀性能。

2.刀闸阀是由狭窄的阀体和滑动闸板构成。

3.闸板有锋利的刀口，能够将流体介质中的固体颗粒排开或切割。

4.闸板表面抛光处理加强了闸板穿透力，有效保护了填料和阀座的使用寿命。

5.阀体底部配置了闸板压紧装置，能够安全地将闸板支撑压紧在阀座上，确保关闭紧密有效。

6.产品广泛用于煤灰、炉渣、水泥浆、电力、化工、钢铁、采矿等行业。

PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀结构特点：

       刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀产品特点

2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有闸刀的功能，能有效的闸断介质中各类杂物。

性能参数：

公称压力	PN
壳体试验	1.5 Mpa
密封试验	1.1 Mpa
工作温度	橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀零件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

PZ273TC 电液动陶瓷刀型闸阀 PZ273TC-16C 陶瓷耐磨排渣浆液阀主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
