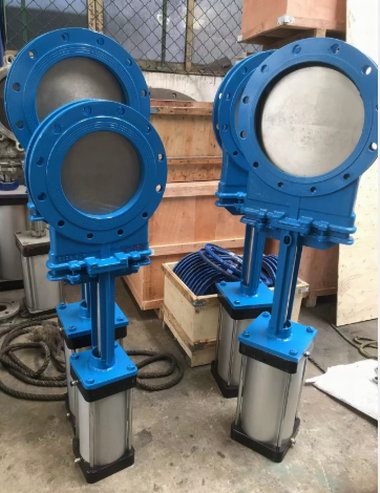

PZ673H、W、Y-10C DN100、DN150、DN200气动平板钢闸门 下料仓气动平板阀 气动圆形插板阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛应用于矿山、粮食等行业控制流量变化或迅速切断（特料直径≤50mm）。

气动平板钢闸门 下料仓气动平板阀 气动圆形插板阀产品特点:

LMD 气动插板阀结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于 Φ 10mm 的颗粒料，晶粒料的输送及流量调节，安装不受角度限制， 操作方便， 能随时调节开度。

气动平板钢闸门 下料仓气动平板阀 气动圆形插板阀应用特点：

1，手动插板阀经常与卸料装置或是料仓配套使用，手动螺旋闸阀采用法兰连接安装简易，进出料口有方形和圆形两种，根据口径的大小有几十种规格，广泛应用于冶金、碳素、化工、建材等行业。
2，手动插板阀具有结构简单紧凑、设计合理、密封可靠、操作轻便灵活、体积小、通道流畅、阻力小、易安装、易拆卸等优点，手动螺旋闸阀可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点。
3，手动插板阀在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。

气动平板钢闸门 下料仓气动平板阀 气动圆形插板阀连接尺寸

LMD型气动螺旋闸门/气动插板阀外形结构尺寸(mm)

类别	A×A	B×B	C×C	L	H	D0	n-d
单向	220×200	256×256	296×296	100	820	300	8-φ12
	250×250	306×306	346×346	100	930	340	8-φ14
	300×300	356×356	396×396	100	1050	380	8-φ14
	400×400	456×456	496×496	100	1140	445	12-φ14
	450×450	510×510	556×556	120	1450	530	12-φ18
	500×500	560×560	606×606	120	1610	580	16-φ18
双向	600×600	660×660	706×706	120	1830	450	16-φ18
	700×700	770×770	820×820	140	2130	450	20-φ18
	800×800	870×870	920×920	140	2440	450	20-φ18
	900×900	974×974	1030×1030	160	2660	450	24-φ23
	1000×1000	1074×1074	1130×113	160	2870	450	24-φ23
说明	LMD-单向	Ⅰ-手轮	链条节数M=0.105×-113（×是丝杆中心离地面高度）距地面小于1.7米用于手轮大于1.7米用链轮
	LMD-双向	Ⅱ-链条

气动平板钢闸门 下料仓气动平板阀 气动圆形插板阀安装说明

1、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
2、在闸门安装前，检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
3、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
4、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
5、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应清除，防止灰浆凝固影响启闭。
6、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，调整螺栓与工程配钢筋焊牢固。 闸门的分类有很多，不仅有铸铁闸门还有钢闸门、镶铜闸门等等，并且以上的信息同样适用于其他类别的闸门。

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
