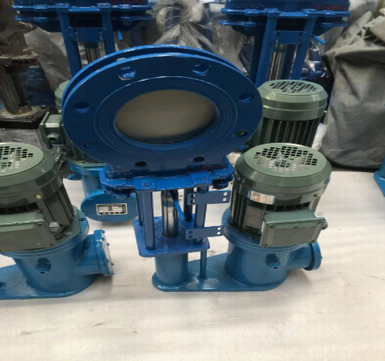

PZ273H、W、Y-10C PZ273X-10C 电液动插板阀 刀型浆液阀DN300、DN150、DN250产品概述

该产品通过电液联动装置往复推位来控制阀门的开启和关闭，如配置传感器或数字显示装置，可进行远距离，高空的危险地区集中或程序控制，广泛应用于冶金、电力、煤炭、矿山、水利等行业，是一种应用性强的新型更新替代产品。

PZ273X-10C 电液动插板阀 刀型浆液阀产品特点

◎机、电、液、仪一体化，实现现场控制，集中监控或自动控制。
◎无级调力，运行平稳，冲击力小，适用于较高压力场合。
◎节能，液压传动效率高达80%
◎阀门整体结构紧凑，体积小，无需液压泵站。
◎可控制任意阀位并可锁定。
产品应用

PZ273X-10C 电液动插板阀 刀型浆液阀适用于一般石化等食品业，水泥造纸，环保等各类别产业中各项粉粒体及浆类流体.刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

执行标准

设计制造: JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92

PZ273X-10C 电液动插板阀 刀型浆液阀性能参数

公称压力 PN
壳体试验 1.5 Mpa
密封试验 1.1 Mpa
工作温度 橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质 糖浆、纸浆、污水、煤浆、灰、渣水混合物

零件材质

阀体、上盖 碳钢、不锈钢
阀板 不锈钢
阀杆 不锈钢
密封圈 橡胶、四氟、不锈钢、硬质合金

产品特点

1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性PTFE，密封可靠、操作轻便灵活
5、闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物
PZ273X-10C 电液动插板阀 刀型浆液阀型号编制
刀型闸阀连接方式：法兰（4）对夹（7）
刀型闸阀传动方式：手轮，伞齿轮（5），链轮（4）（L），气动（6），电动（9），液动（2），电液动(2)，手气动切换(6S)
刀型闸阀密封面材质：合金钢（H）软密封（X）硬质合金（Y）阀门材质（W）

PZ273X-10C 电液动插板阀 刀型浆液阀主要性能规范  Key performanceindicators

公称压力Nominal pressure	PN
壳体试验Casing test	1.5XPN
密封试验Leak test	1.1XPN
工作温度Operating temperature	橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
适用介质Working medium	糖浆、纸浆、污水、煤浆、灰、渣水混合物Syrup, paper pulp, sewage, coal slurry, dust, slag-water mix

PZ273X-10C 电液动插板阀 刀型浆液阀主要外形及连接尺寸  Profile and connection dimension                           单位  Unit:mm

公称压力Nominal pressure(MPa)	公称通径Nominal through diameter（mm）	L	D	D1	D2	H	N-M	D0
1.0	50	48	160	125	100	285	4-M16	180
	65	48	180	145	120	298	4-M16	180
	80	50	195	160	135	315	4-M16	220
	100	50	215	180	155	365	8-M16	220
	125	57	245	210	185	400	8-M16	230
	150	57	280	240	210	475	8-M20	280
	200	70	335	295	265	540	8-M20	360
	250	70	390	350	320	630	12-M20	360
	300	76	440	400	368	780	12-M20	400
	350	76	500	460	429	885	16-M20	400
	400	89	565	515	482	990	16-M22	400
	450	89	615	565	532	1100	20-M22	530
	500	114	670	620	585	1200	20-M22	530
	600	114	780	725	685	1450	20-M27	600
	700	130	895	940	800	1700	24-M27	600

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
