产品展示

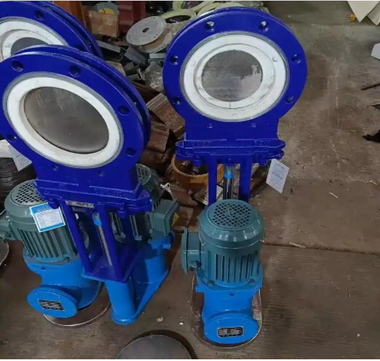

电液动陶瓷刀型闸阀

更新时间：2025-10-29 16:10:46

产品名称	电液动陶瓷刀型闸阀
规格型号	PZ273TC
连接方式	法兰，对夹
结构形式	闸板型
驱动方式	电液动
公称通径	DN50-DN1200
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

PZ273TC-16C DN200 电液动陶瓷刀型闸阀耐磨DN100、DN150、DN250结构特点：

刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关，不能作调节和节流。刀型闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分刀型闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

1.采矿、钢铁工业--用于煤炭、滤喳浆等。
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水。
3.造纸工业--用于任何浓度纸浆、料水混合物。
4.电站除灰--用于灰渣浆液。

PZ273TC-16C DN200 电液动陶瓷刀型闸阀产品特点

　　1、密封面材料：结构陶瓷或超硬表面合金材料二种。
　　2、适用于煤渣，灰渣等气、固混合介质，闸板、阀座和流道部位采用了结构陶瓷材料制造，耐磨损，长寿命。
　　3、密封性能优越，并可进行密封面修复。
　　4、进口阀座可作刮灰板，即使在落灰情况下也关闭自如。
　　5、阀体腔体结构***避免了卡阻、积灰的问题。
　　6、驱动方式：手动、伞齿轮、电液动、液动、气动和电动等。

PZ273TC-16C DN200 电液动陶瓷刀型闸阀主要零部件材料：

序号	名称	材料	序号	名称	材料
1	阀体	WCB	9	阀杆	2Cr13
2	阀座	工程陶瓷	10	支架	WCB
3	阀板	304+工程陶瓷	11	阀杆螺母	T
4	填料	PTEE	12	轴承
5	栓头螺柱	35	13	手轮	Ht200
6	垫圈	10	14	轴承压盖	35
7	螺母	25	15	手轮锁紧螺母	Q23***
8	填料压盖	WCB

PZ273TC-16C DN200 电液动陶瓷刀型闸阀应用规范：

设计与制造		JB/T 8691
连接端尺寸	结构长度	GB/T 15188.2
	法兰尺寸	GB/T 9113.1
检验与试验		GB/T JB/T8691
材料	碳钢	GB/T12229
标志		GB/T12220
供货		GB/12252

PZ273TC-16C DN200 电液动陶瓷刀型闸阀主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300
1.6	50	48	100	125	285	4-M16	180	8.5
	65	48	120	145	295	4-M16	180	10.7
	80	51	135	160	315	8-M16	220	13
	100	51	155	180	365	8-M16	220	15
	125	57	185	210	400	8-M16	230	23.5
	150	57	210	240	475	8-M20	280	31
	200	70	265	295	540	12-M20	360	40.7
	250	70	320	355	630	12-M20	360	70
	300	76	375	410	780	12-M22	400	107
	350	76	435	470	885	16-M22	400	129
	400	89	485	525	990	16-M27	400	215
	450	89	545	585	1100	20-M27	530	305
	500	114	608	650	1200	20-M30	530	410
	600	114	718	770	1450	20-M36	600	550
	700	127	788	840	1700	24-M36	600	820
	800	127	898	950	2000	24-M36	680	950
	900	154	998	1050	2300	28-M36	680	1020
	1000	165	1110	1170	2500	28-M42	700	1120
