产品展示

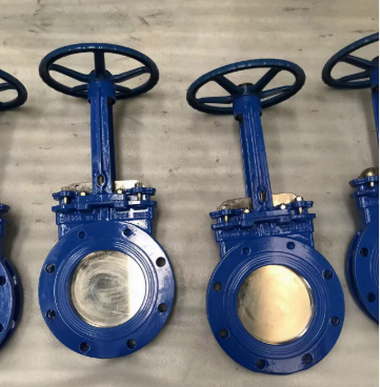

卸灰插板阀

更新时间:2025-10-28 16:48:52
产品名称 卸灰插板阀
规格型号 PZ73H-16C
连接方式 对夹式
结构形式 闸板型
驱动方式 手动
公称通径 DN50-DN1200
公称压力 1.0mpa~1.6mpa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

PZ73X、Y、F-16C DN100、DN150、DN200卸灰插板阀PZ73H-16C刀闸阀 对夹式手动浆液阀技术参数

公称压力:1.0MPa、150Lb

公称通径:DN50~600mm、NPS 2"~24"

适用温度:-20~+220℃

(其他特殊温度可咨询定做)

主体材料:不锈钢、碳钢、特种双相钢等

密封型式:硬密封、软密封

汇漏量:硬密封:液体试压0.6×DN mm3/s

软封:液体试压零泄漏


卸灰插板阀PZ73H-16C刀闸阀 对夹式手动浆液阀技术参数特点

1.根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。

2.聚胶脂或含 Ni 耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。

3.在刀板上端安装有聚四氟乙烯、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。

4.采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。



卸灰插板阀PZ73H-16C刀闸阀 对夹式手动浆液阀主要性能规范:

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物

卸灰插板阀PZ73H-16C刀闸阀 对夹式手动浆液阀主要零部件材质:

体、盖

闸板

阀杆

密封面

铸钢、碳钢、WCB

不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

卸灰插板阀PZ73H-16C刀闸阀 对夹式手动浆液阀主要外形及连接尺寸(mm):

MPa

DN

L

D

D1

D2

H

N-M

D0

W(Kg)

1.0

50

43

160

125

100

285

4-M16

180

8

65

46

180

145

120

298

4-M16

180

10

80

46

195

160

135

315

4-M16

220

12

100

52

215

180

155

365

8-M16

220

14

125

56

245

210

185

400

8-M16

230

22

150

56

280

240

210

475

8-M20

280

29

200

60

335

295

265

540

8-M20

360

38

250

68

390

350

320

630

12-M20

360

66

300

78

440

400

368

780

12-M20

400

100

350

78

500

460

428

885

16-M20

400

119

400

102

565

515

482

990

16-M22

400

195

450

114

615

565

532

1100

20-M22

530

285

500

127

670

620

585

1200

20-M22

530

389

600

154

780

725

685

1450

20-M27

600

529

700

165

895

840

800

1700

24-M27

600

790

800

190

1010

950

898

2000

24-M30

680

850

900

203

1110

1050

1005

2300

28-M30

680

900

1000

216

1220

1160

1115

2500

28-M30

700

1050
