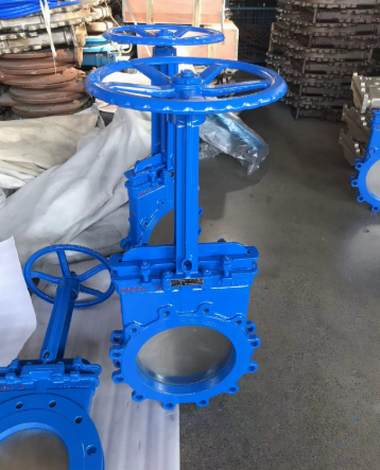

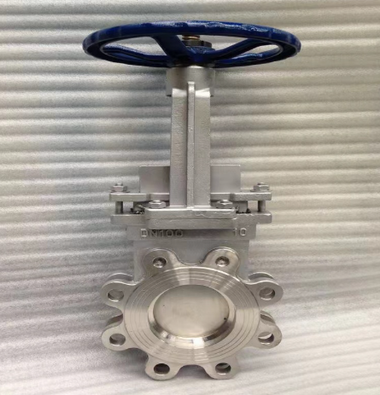

对夹式卸灰圆形刀型闸阀

更新时间：2025-10-28 16:50:28

产品名称	对夹式卸灰圆形刀型闸阀
规格型号	PZ73H
连接方式	对夹式
结构形式	闸板型
驱动方式	手动
公称通径	DN50-DN900
公称压力	1.0mpa~1.6mpa
阀体材质	铸铁，铸钢，不锈钢
联系方式	021-51061185 18964118897 白经理
官网	http://www.0755fm.com
生产厂家	上海威尔顿阀门有限公司

对夹式卸灰圆形刀型闸阀，也叫刀形闸阀、刀闸阀，适用于带有悬浮颗粒、纤维材料的纸浆、污水、煤浆、灰渣水泥混合物等介质的管道，靠可以切割纤维材料的刀刃形闸板来切断这些介质。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。按驱动方式分为手动刀型闸阀、气动刀型闸阀、电动刀型闸阀。

对夹式卸灰圆形刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，Zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；可做成能产生微量变形的闸板改善其工艺性，弥补密封面角度在加工过程中产生的偏差，叫弹性闸板刀型闸阀关闭时密封面可依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。

对夹式卸灰圆形刀型闸阀主要特点：

1、阀门内件为不锈钢，从而确保介质的纯净。

2、也克服了传统同类阀门易生锈，易腐蚀的缺陷，延长了使人寿命，可靠，卫生，防腐性能好，阀体，阀盖，压条，连接板等零件内外表面喷涂环氧树脂，绝不露铁。

3、阀杆材料为不锈钢，阀杆螺纹为滚压制造，性能优良。

4、具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。

对夹式卸灰圆形刀型闸阀性能规范 :

公称压力(MPa)

壳体试验(MPa)

密封试验(MPa)

工作温度

适用介质

1.0

1.6

1.5

2.4

1.1

1.8

≤100℃

纸浆、污水、煤浆、灰、渣水混合物

对夹式卸灰圆形刀型闸阀主要零部件材质 :

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

对夹式卸灰圆形刀型闸阀主要外形及连接尺寸 :

MPa	DN	L	D	D1	D2	H	N-M	D0	重量(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
