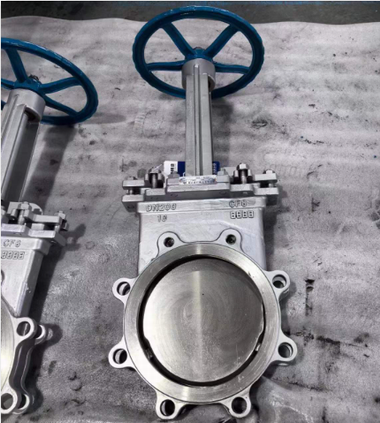

手动梅花形插板阀

更新时间:2025-10-28 16:48:50
产品名称 手动梅花形插板阀
规格型号 PZ73H、
连接方式 法兰,对夹
结构形式 闸板型
驱动方式 手动
公称通径 DN50-DN900
公称压力 1.0mpa~1.6mpa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

手动插板阀采用优质碳素钢焊接而成,广泛应用于冶金、碳素、化工、建材等行业。多用于烟气净化系统的烟气管路系统中烟气调节、切换作用。

电动插板阀结构紧凑、耐磨,泄漏量小,具有操作简便、动作灵活、省力等特点,可以在高温、高粉尘、强磁的环境下正常工作。



手动单向插板阀 手动梅花形插板阀通常于卸料器配套使用,手动螺旋闸阀的直径与卸料器进料口配套,有方形和圆形两种。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。


手动单向插板阀 手动梅花形插板阀标准规范:


设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008


性能参数:


公称压力

PN

壳体试验

1.5 Mpa

密封试验

1.1 Mpa

工作温度

橡胶≤80℃ 四氟密封≤180℃  硬密封≤425℃

适用介质

糖浆、纸浆、污水、煤浆、灰、渣水混合物



手动单向插板阀 手动梅花形插板阀零件材质:



阀体、上盖

碳钢、不锈钢

阀板

不锈钢

阀杆

不锈钢

密封圈

橡胶、四氟、不锈钢、硬质合金


手动单向插板阀 手动梅花形插板阀连接尺寸(mm):



MPa

DN

L

D

D1

D2

H

N-M

D0

1.0

50

43

160

125

100

330

4-M16

180

65

46

180

145

120

360

4-M16

180

80

46

195

160

135

390

4-M16

220

100

52

215

180

155

440

8-M16

220

125

56

245

210

185

510

8-M16

230

150

56

280

240

210

600

8-M20

280

200

60

335

295

265

700

8-M20

360

250

68

390

350

320

840

12-M20

360

300

78

440

400

368

960

12-M20

400

350

78

500

460

428

1110

16-M20

400

400

102

565

515

482

1250

16-M22

400

450

114

615

565

532

1380

20-M22

530

500

127

670

620

585

1530

20-M22

530

600

154

780

725

685

1800

20-M27

600

700

165

895

840

800

2150

24-M27

600

800

190

1010

950

898

2420

24-M30

680

900

203

1110

1050

1005

2680

28-M30

680
