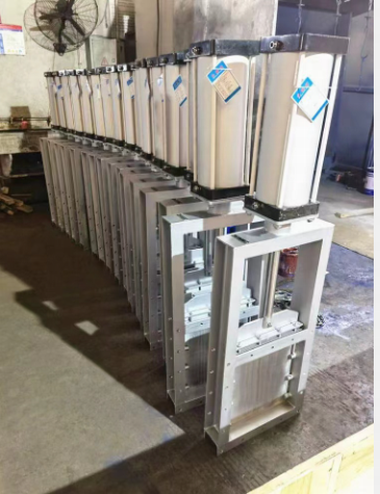

耐高温气动螺旋闸阀

更新时间:2025-10-27 17:16:07
产品名称 耐高温气动螺旋闸阀
规格型号 z
连接方式 法兰,对夹
结构形式 闸板型
驱动方式 气动
公称通径 DN200-DN1000
公称压力 1.0mpa~1.6mpa
阀体材质 铸铁,铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

DN200、DN150、DN250 耐高温气动螺旋闸阀产品概述

     气动螺旋闸门的用途是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

耐高温气动螺旋闸阀产品作用:
该气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
◎双作用:对阀门开启和关闭的两位式控制;
◎单作用:(弹簧复位):在电器和气路切断或故障时,阀门自动开启或关闭。
可选附件
1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。 4、电/气阀门定位器(调节型用)。

耐高温气动螺旋闸阀主要外形及连接尺寸

类别

A×A

B×B

C×C

H

L

n-d

重量

单向

200×200

256×256

296×296

820

100

8-Φ12

62

250×250

306×306

346×346

930

100

8-Φ14

70.5

300×300

356×356

396×396

1050

100

8-Φ14

81

400×400

456×456

496×496

1400

100

12-Φ14

114

450×450

510×510

556×556

1450

120

12-Φ18

130

500×500

560×560

606×606

1610

120

16-Φ18

147

双向

600×600

660×660

706×706

1830

120

16-Φ18

169

700×700

770×770

820×820

2130

140

20-Φ18

236

800×800

870×870

920×920

2440

140

20-Φ18

303

900×900

974×974

1030×1030

2660

160

27-Φ23

424

1000×1000

1074×1074

1130×1130

2870

160

24-Φ23

636

说明

LMD-单向

I-手轮

距地面小于1.7米用手轮,大于1.7米用链轮
链条节数M=0.105X-113(X是丝杆中心离地面高度)

LMS-双向

II-链轮
