PZL73X、W、Y-10C DN200、DN150、DN250链轮传动刀闸阀 单夹式刀型闸阀结构特点

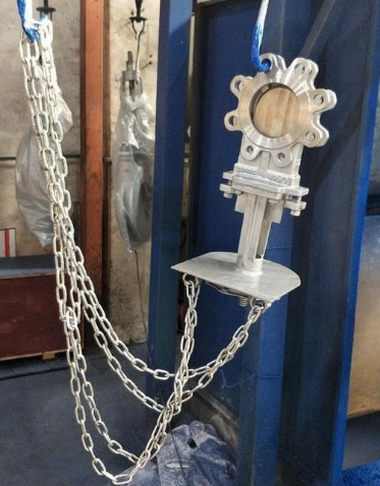

链轮传动刀闸阀 单夹式刀型闸阀 链轮传动：通过链轮和链条的配合来实现闸板的升降运动。这种传动方式操作轻便灵活，可用于远程操作位于高处或难于靠近的工况，还能根据需要配备电动或气动执行器，实现自动化控制。

对夹式结构：采用对夹式连接，结构紧凑，超短的结构长度可以节省材料，减轻管路系统的整体重量，占用的有效空间小，能有效支持管道强度，减少管道振动的可能性。

刀型闸板：闸板通常选用奥氏体不锈钢等材质，耐腐性能强，可有效防止因闸板腐蚀引起的密封泄漏。闸板底端加工成刀刃状，光洁度高，在关闭阀门时能够有效切断介质中的纤维、颗粒等杂质，保证良好的密封性1。

链轮传动刀闸阀 单夹式刀型闸阀性能参数

公称压力：有 0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb 等多种选择。

公称通径：DN50 - 500mm（NPS 2"-20"）。

适用温度：一般为 - 38 - +200℃，具体温度范围视密封副材质和介质性质而定。

主体材料：包括 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M 等。

密封型式：有硬密封和软密封两种，硬密封泄漏量为 D 级（液体 0.1×DN mm?/s），软密封可实现零泄漏。

链轮传动刀闸阀 单夹式刀型闸阀产品特点

良好的密封性：采用全圆形通道设计，配合刀刃状闸板和多种密封结构，确保了阀门的密封性。部分阀门还在刀板上端安装聚四氟乙烯刮泥器，防止粉尘砂砾等擦伤性物质进入填料盒，提高密封性能。

耐磨防堵：闸板选用耐腐耐磨材质，且可在阀体四周设置多个冲洗口，直接用空气、蒸汽或水进行冲洗，防止沉淀物逐渐堆积，适用于输入困难的流体，如浆料、粉粒料、纤维等难以控制的流体。

维护方便：设计紧凑、重量轻、易于安装，耐磨防堵措施完善，便于维修，使用寿命长，能广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业等行业的使用要求。

链轮传动刀闸阀 单夹式刀型闸阀主要性能规范

公称压力（MPa）	壳体试验（MPa）	密封试验（MPa）	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃-900℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture,Dregs with Water Proprtion

链轮传动刀闸阀 单夹式刀型闸阀主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alloy

链轮传动刀闸阀 单夹式刀型闸阀主要外形及连接尺寸（mm）

MPa	DN	L	D1	D2	H	N-M	D0	W（Kg）
1.0	50	48	100	125	285	4-M16	180	8
	65	48	120	145	298	4-M16	180	10
	80	51	135	160	315	4-M16	220	12
	100	51	155	180	365	8-M16	220	14
	125	57	185	210	400	8-M16	230	22
	150	57	210	240	475	8-M20	280	29
	200	70	265	295	540	8-M20	360	38
	250	70	320	350	630	12-M20	360	66
	300	76	368	400	780	12-M20	400	100
	350	76	428	460	885	16-M20	400	119
	400	89	482	515	990	16-M22	400	195
	450	89	532	565	1100	20-M22	530	285
	500	114	585	620	1200	20-M22	530	389
	600	114	685	725	1450	20-M27	600	529
	700	127	800	840	1700	24-M27	600	790
	800	127	898	950	2000	24-M30	680	850
	900	154	998	1050	2300	28-M30	680	900
	1000	165	1110	1160	2500	28-M30	700	1050
	1200	190	1325	1380	2800	32-M36	800	1300

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
