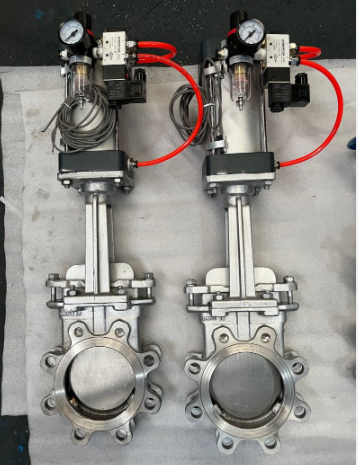

| 产品名称 | PZ673H气动刀型闸阀 |
| 规格型号 | PZ673H |
| 连接方式 | 法兰,对夹 |
| 结构形式 | 闸板型 |
| 驱动方式 | 气动 |
| 公称通径 | DN50-DN600 |
| 公称压力 | 1.0mpa~1.6mpa |
| 阀体材质 | 铸铁,铸钢,不锈钢 |
| 联系方式 | 021-51061185 18964118897 白经理 |
| 官网 | http://www.0755fm.com |
| 生产厂家 | 上海威尔顿阀门有限公司 |
PZ673X、W、Y-10C DN100、DN150、DN250 PZ673H气动刀型闸阀 不锈钢刀闸 硬密封刀阀产品简述:
刀型闸阀是闸阀的一种,是直行程切断阀门,刀闸阀的阀板头部有斜刃口,对介质具有一定的切断作用,适合用于含纤维及固体颗粒介质及污水处理系统中,可佩手动,气动,电动执行器,气动刀型闸阀体积小,重量轻,轻型节材,是污水、煤浆、糖浆、泥浆、渣水混合物、供水、造纸、矿山等行业中。
PZ673H气动刀型闸阀 不锈钢刀闸阀 硬密封刀闸阀结构特点:
1、采用对夹式结构,体积小,重量轻。
2、敞开的通道,可以防止介质在阀内沉积。
3、新的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
5、流阻小,重量轻:本体采用碳钢制成,重量较传统闸阀重量减轻约,安装维修方便。
6.刀型闸阀用于近远程控制,还可以按照用户的要求实现远程位置显示及远程集控。
7. 使用该阀门能提高输送管路系统的关闭密封性能,防止泄漏,对提高生产效率,保护环境将起到推进作用。
8.气动刀型闸阀密封面可采用高耐磨,耐腐蚀陶瓷材料,采用镶嵌技术,耐腐蚀性高,耐磨性好,从而使得阀门寿命长。
主要性能规范
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 | 1.5 | 1.1 | ≤1000℃ | 纸浆、污水、煤浆、灰、渣水混和物 |
PZ73H-16P手动刀型闸阀,不锈钢刀闸阀主要零部件材质
体、盖 | 闸阀 | 阀杆 | 密封面 |
不锈钢、碳钢、灰铸铁 | 碳钢、不锈钢 | 不锈钢 | 橡胶、四氟、不锈钢、硬质合金 |
PZ673H气动刀型闸阀 不锈钢刀闸阀 硬密封刀闸阀外形尺寸表:
| MPa | DN | L | D | D1 | D2 | n-M | b | H |
| 1.0 MPa | 50 | 50 | 160 | 125 | 100 | 4-16 | 18 | 300 |
| 65 | 50 | 180 | 145 | 120 | 4-16 | 18 | 310 | |
| 80 | 50 | 195 | 160 | 135 | 8-16 | 18 | 330 | |
| 100 | 50 | 215 | 180 | 155 | 8-16 | 18 | 370 | |
| 125 | 50 | 245 | 210 | 185 | 8-16 | 18 | 410 | |
| 150 | 60 | 280 | 240 | 210 | 8-20 | 23 | 480 | |
| 200 | 60 | 335 | 295 | 265 | 8-20 | 23 | 570 | |
| 250 | 70 | 390 | 350 | 320 | 12-20 | 23 | 720 | |
| 300 | 80 | 440 | 400 | 368 | 12-20 | 23 | 810 | |
| 350 | 80 | 500 | 460 | 428 | 16-20 | 23 | 890 | |
| 400 | 90 | 565 | 515 | 482 | 16-24 | 27 | 1030 | |
| 450 | 100 | 615 | 565 | 532 | 20-24 | 27 | 1160 | |
| 500 | 114 | 670 | 620 | 585 | 20-24 | 27 | 1280 | |
| 600 | 114 | 780 | 725 | 685 | 20-27 | 30 | 1450 |
PZ673H气动刀型闸阀 不锈钢刀闸阀 硬密封刀闸阀产品应用:
气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。适用于糖浆、纸浆、污水、煤浆、灰渣、粉尘、渣水混合特等介质管道。常用作介质调节和节流使用,该刀型闸阀适合水平安装,变倾斜安装。双作用气缸;对阀门开启和关闭的两位式控制;单作用气缸;在电路和气路切断故障时,阀门自动开启或自动关闭(即常闭或常开)。
