产品展示
『柱塞截止阀UJ41HS』
产品名称
『柱塞截止阀UJ41HS』
产品型号
UJ41HS
连接方式
法兰
结构方式
直通流道
驱动方式
手动
产品口径
DN50-DN350
公称压力
1.0MPa-1.6MPa
阀体材质
不锈钢、铸钢、碳钢、304、316、
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
柱塞截止阀UJ41HS产品概述:
柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动
柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔
面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
柱塞截止阀结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于
普通截止阀。
柱塞截止阀 的运用范
阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选
用。
阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
柱塞截止阀 安装和维修
三精阀门公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更
换。
柱塞截止阀可在任意位置安装，介质流动方向见阀体上箭头所示。
经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
柱塞截止阀 性能规范:
|
阀体材料 |
适用温度 |
适用介质 |
范围压力 |
|
铸钢 |
≤425℃ |
水、蒸气、石油产品 |
PN1.6－16MPa |
|
不锈钢 |
≤300℃ |
xiao酸、醋酸 |
通径范围 |
|
含钼不锈钢 |
≤300℃ |
氮、氢、氨、尿素等 |
DN15-400mm |
|
蒙乃尔 |
≤300℃ |
氢氟酸 |
柱塞截止阀 应用规范：
|
设计与制造 |
柱塞阀、柱塞阀截止阀、GB12235，柱塞闸阀GB12234 |
|
结构长度 |
国标GB12221、部标JB97、美标ANSI、B16.10 |
|
法兰结构尺寸 |
JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5 |
|
检查和试验 |
按GB/T13927-1992或IBJ16006-1990、API598之规定 |
柱塞截止阀性能规范：
|
阀体材料 |
适用温度 |
适用介质 |
范围压力 |
|
铸钢 |
≤425℃ |
水、蒸气、石油 |
PN1.6－10 |
|
不锈钢 |
≤300℃ |
xiao酸、醋酸 |
PN1.6－10 |
|
含钼不锈钢 |
≤300℃ |
氮、氢、氨、尿素 |
PN1.6－10 |
|
蒙乃尔 |
≤300℃ |
氢、氟、酸 |
PN1.6－10 |
|
铬钼矾钢 |
≤600℃ |
蒸气、石油 |
PN1.6－10 |

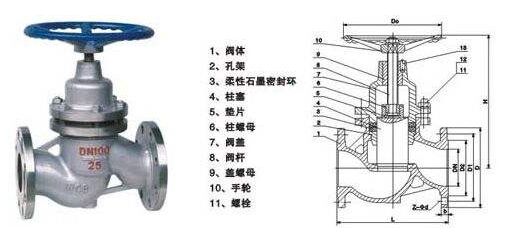

柱塞截止阀UJ41HS结构图:
