『G41FS-6S塑料隔膜阀』

更新时间：2024-04-15 20:12:01

产品名称

『G41FS-6S塑料隔膜阀』

产品型号

G41FS

连接方式

法兰

结构方式

直通式

驱动方式

手动

产品口径

DN15～150mm

公称压力

0.6MPa～1.6MPa

阀体材质

HT200 WCB 304 304L 316 316L

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

G41FS-6S塑料隔膜阀产品概述:

G41FS-6S塑料隔膜阀EG41F(无衬里)、EG41Fs(衬氟塑料)堰式隔膜阀专用于控制非腐蚀性或强腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种氟塑料，适用于不同工作温度和流体管路。

设计与制造：BS5156
结构长度：BS5156
法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途
适用温度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照衬里和隔膜材料）
压力等级：0.6、1.0、1.6

测试

衬里层：电火花检测
实验与检验按BS6755标准
公称压力：PN 阀体：PN×1.5 密封：PN×1.1
材料：
阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、氟塑料隔膜：氟塑料
阀瓣：铸铁阀杆：碳钢、不锈钢手轮：铸铁

结构特点

隔膜阀是一种特殊形式的截断阀

弹性密封的开闭件，确保没有内漏；

流线型的流道。使得压力损失小；

没有填料函，因此没有外漏；

阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；

隔膜可更换，维护费用低；

衬里材料的多样性，可适用于各种节制，并具有良好的耐腐蚀性。

部件列表：1、阀体2、阀体衬里3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮

公称通径	公称压力	工作压力	L	D	D1	n-Фd	f	H1	H2	D0	质量
15	1.6	1.6	108	95	65	4-14	2	90	99	66	2
20			117	105	75	4-14	2	93	103	66	3
25			127	115	85	4-14	2	100	112	66	4
332			146	140	100	4-18	2	127	144	96	6.5
40			259	150	110	4-18	2	136	156	96	7.5
50			190	165	125	4-18	2	151	177	118	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250		0.6	635	395	350	12-22	5	598	734	500	229
300		0.4	749	445	400	12-22	5	698	778	560	321
350		0.4	787	505	460	16-22	5	723	883	560	360
400		0.25	914	565	515	16-26	5	868	1078	640	584

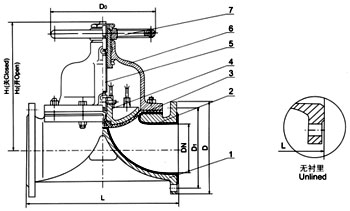

G41FS-6S塑料隔膜阀结构图:

G41FS-6S塑料隔膜阀结构图

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。

威尔顿阀门服务体系(以下简称我司)
随着经济高速发展，市场竞争越来越激烈，用户对阀门产品的要求也越来越多，并且对服务的要求也越来越高;因为，我司销售部门为适应市场发展的要求，专业设立了服务培训组，为服务质量添加完善的工作，我公司的售前，售中，售后服务工作经由专业的销售员来完成。
一、售前服务:
做到技术与销售的顶尖结合服务，让用户的每一次采购都有服务的体验。
①进行采购前产品技术沟通和交流，主动给予建议。
②在进行产品型号选择时考虑是否成本合理工矿效率等问题。
③不能达到工矿要求时，根据客户的特殊要求，安排设计师合理改善。
二、售中服务:
尊重每位用户;给用户一份轻松，放心的整体价值服务。
①进行性价比:比价格，比质量，比服务，反思是否有不做到位的地方。
②严格按相关标准和技术要求进行阀门的检测和试验。
③在合作过程中，依照合同，保质保量准时交货，随时保持与用户联系。
④定制期间，相关技术人员可来我司进行产品监造和检验，同时，我司会提供该产品的结构图及详细文件资料，来做监造文件。
⑤对特殊工矿或定做的产品，可协商专业技术员亲临现场指导。
⑥我公司在发货前以电话进行产品型号、口径、数量、件数的确认。
三、售后服务:
好的服务铸就好的企业让客户无后顾之忧。
①按合同要求提供产品的合格证，检验报告、安装说明书等。
②顾客在验收产品过程中，如出现与合同要求不符时，我司接到顾客通知后两小时内给予处理。
③我司提供十二个月的产品质保期，时间从验收合格之日起计算。
④在正确安装和使用下，出现产品质量问题，本公司将负责到底。
包修包换承诺:
①在正常的储运、安装、保养、使用条件下，因产品的质量问题不能正常使用时，提供三保四包:保质、保量、保及时、包修、包换、包退、包损失。
②在接到质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场做处理
③可根据用户需求协商提供备品、备件和安装、调试、维修服务。
