产品展示
V型保温法兰球阀
产品名称
V型保温法兰球阀
产品型号
VQ41F
连接方式
法兰
结构方式
直通式
驱动方式
手动
产品口径
50mm～300mm
公称压力
1.0～16MPa
阀体材质
304 304L 316 316L
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
V型保温法兰球阀产品概述：
保温法兰球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而BQ41F球阀比一般球阀更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
法兰保温球阀密封特点：
保温法兰球阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力较小时，密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，介质压力圈套时，密封圈与球体接触面积增大，故密封圈能承较大的介质推力而不会损坏。由聚四氟乙烯等密封材料具有两好的自润滑性，与球体的摩擦损小，故球的使用寿命长.
法兰保温球阀主要技术参数：
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti |
00Cr19NI11 |
1Cr18Ni |
0Cr17Ni |
00Cr17Ni |
|
|
密封圈 |
聚四氟乙烯 对位聚苯PTFE、PPL |
|||||||
|
填料、垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫 |
|||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
||
|
适用温度 |
-28~300℃ |
|||||||
|
应用规范 |
设计制造按 |
CB12237-89 API6D JPI17S-48 |
||||||
|
法兰尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||
|
结构长度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|||||||
|
检验试验按 |
GB/T13927-89 JB/T9092-99 JPI590 |
|||||||
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni |
CF8M(316) |
CF3M(316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9Ti |
00Cr19NI11 |
1Cr18Ni |
0Cr17Ni |
00Cr17Ni |
|
|
密封圈 |
聚四氟乙烯 对位聚苯PTFE、PPL |
|||||||
|
填料、垫圈 |
V型聚四氟乙烯、柔性石墨环、聚四氟乙烯片、柔性石墨缠绕垫 |
|||||||
|
适用工况 |
适用介质 |
水、蒸汽、油品等 |
硝酸等腐蚀性 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
||
|
适用温度 |
-28~400℃ |
-28~500℃ |
||||||
|
应用规范 |
设计制造按 |
CB12237-89 API6D JPI17S-48 |
||||||
|
法兰尺寸按 |
JB79-59、SH3406、GB9113、HC20592-97 ANSI B16.5 JIS B2212-2214 |
|||||||
|
结构长度按 |
GB12221-89 ANSI 16.10 JIS B202 |
|||||||
|
检验试验按 |
GB/T13927-89 JB/T9092-99 JPI590 |
|||||||
法兰保温球阀主要连接尺寸（GB规格）
|
型号 |
公称通径Dn（mm） |
尺寸（mm） |
|||||||||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-d |
H |
W |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|||||
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
||||||
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
||||||
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
||||||
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
||||||
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
||||||
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
||||||
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
||||||
|
100 |
280 |
230 |
190 |
160 |
24-3 |
2-23 |
270 |
500 |
1/2 |
||||||
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
300 |
600 |
1/2 |
||||||
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
||||||
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
||||||
|
型号 |
公称通径Dn（mm） |
尺寸（mm） |
|||||||||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-d |
H |
W |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
3/8 |
|||||
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
3/8 |
||||||
|
25 |
150 |
115 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
3/8 |
||||||
|
32 |
165 |
135 |
100 |
78 |
18-2 |
4-18 |
105 |
180 |
1/2 |
||||||
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
160 |
240 |
1/2 |
||||||
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
205 |
270 |
1/2 |
||||||
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
350 |
1/2 |
||||||
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
230 |
400 |
1/2 |
||||||
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
270 |
500 |
1/2 |
||||||
|
125 |
320 |
270 |
220 |
188 |
28-2 |
8-25 |
300 |
600 |
1/2 |
||||||
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
340 |
900 |
1/2 |
||||||
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
400 |
1100 |
1/2 |
||||||
|
型号 |
公称通径Dn（mm） |
尺寸（mm） |
|||||||||||||
|
L |
D |
D1 |
D2 |
D6 |
B-f |
Z-∮d |
H |
4-G |
|||||||
|
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
60 |
3/8 |
|||||
|
20 |
140 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
65 |
3/8 |
||||||
|
25 |
150 |
115 |
85 |
65 |
58 |
18-2 |
|
|
|
||||||

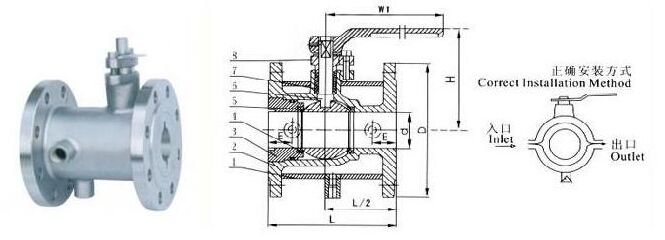

V型保温法兰球阀结构图：
