CCQ型气动超高真空插板阀
产品名称
CCQ型气动超高真空插板阀
产品型号
CCQ型
连接方式
法兰，焊接
结构方式
直通式
驱动方式
气动
产品口径
DN50-DN800
公称压力
0.6-1.6MPA
阀体材质
铸钢，不锈钢304,316等
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
CCQ型气动超高真空插板阀产品概述：
CCQ型气动超高真空插板阀是通过电磁换向阀改变气路方向，控制执行气缸驱动阀板作上下运动，达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。
CCQ Pneumatic Ultra-high Vacuum Gate Valve
CCQ pneumatic ultra-high vacuum gate valve uses solenoid directional valve to change the direction of air passage, and controls the actuating cylinder to drive the valve disc up and down to make the valve opened or closed. It is used to put through or cut off the air passage in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. With signal feedback device.
CCQ型气动超高真空插板阀主要技术性能
Main Technical Performance
|
适用范围：Applicability |
105～1.3×10-7Pa |
|
阀门漏率：Valve Leak Rate |
≤1.3×10-7Pa.L/S.(DN≤200) |
|
适用温度：Applicable Temperature |
-30～+150℃ |
|
阀门开启时阀板两侧的压差： |
≤2.7×103Pa. |
|
气源压力：Annoy pressure |
0.4～0.6MPa |
主要零件材料
Materials of Main Parts
阀体、阀板：不锈钢
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
Body, and disc: stainless steel
Sealing element: Viton, bellows(shaft seal), NBR

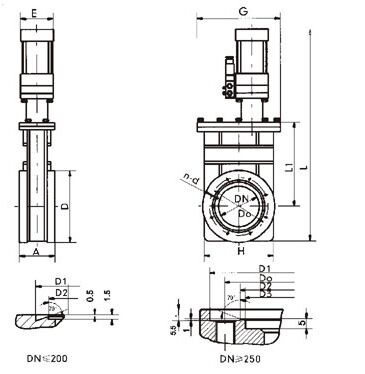

CCQ型气动超高真空插板阀外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法兰标准 |
|
CCQ-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
65 |
8-M8 |
GB6071 |
|
CCQ-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
80 |
8-M8 |
|
|
CCQ-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
80 |
16-M8 |
|
|
CCQ-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
95 |
16-M8 |
|
|
CCQ-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
95 |
20-M8 |
|
|
CCQ-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
115 |
24-M8 |
|
|
CCQ-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
574 |
350 |
140 |
24-M10 |
JB5278 |
|
CCQ-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
420 |
140 |
32-M10 |
|
|
CCQ-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1197 |
613 |
440 |
140 |
36-M10 |
JB5278 |
|
CCQ-400 |
400 |
110 |
456 |
497 |
454 |
480 |
440 |
436 |
1666 |
810 |
536 |
180 |
36-M12 |
|
|
CCQ-500 |
500 |
135 |
595 |
590 |
555 |
580 |
540 |
536 |
1835 |
870 |
640 |
220 |
40-M12 |
|
|
CCQ-630 |
630 |
135 |
690 |
700 |
658 |
680 |
639 |
635 |
1930 |
960 |
780 |
280 |
40-M16 |
|
|
CCQ-800 |
800 |
150 |
880 |
890 |
855 |
880 |
835 |
831 |
2200 |
1100 |
950 |
350 |
60-M16 |
