HGS.07型网型阻火器-上海阀门制造商

更新时间:2026-05-22 14:20:40

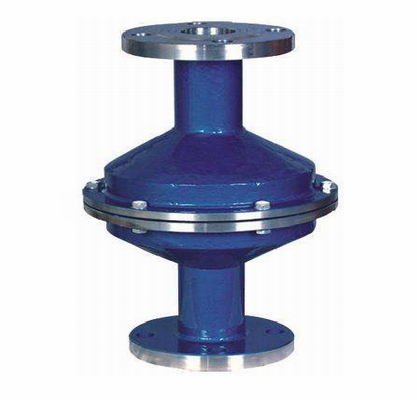

产品名称 HGS.07型网型阻火器-上海阀门制造商
规格型号 HGS.07型
连接方式 法兰
结构形式 阻爆燃型
驱动方式 手动
公称通径 DN20-DN150
公称压力 1.6mpa-16.0mpa
阀体材质 铸钢,不锈钢
联系方式 021-51061185 18964118897 白经理
官网 http://www.0755fm.com
生产厂家 上海威尔顿阀门有限公司

HGS07网型阻火器产品概述:

网型阻火器阻爆性能合格,连续13次阻爆性能试验每次均能阻火。耐烧性能合格,耐烧试验1小时无回火现象。壳体水压试验合格。符合国家标准GB5908-86的要求。

产品介绍:
    HGS07网型阻火器是安装於焦化石油储罐上的重要安全设备。它的功能是允许易爆气体通过,对火焰有阻止窒息作用。可以与呼吸阀配套使用,也可以单独使用。

工作原理:
    HGS07网型阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。

阻火层:
    采用不锈钢“N”形,双层波纹带为阻火芯件而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性,避免芯件被点燃的介质所产生的爆炸压力冲散。以此原理来设计三角形孔的高度阻止火焰的通过,再加上足够的流道长度来吸收火焰的热量,使其在芯件中熄灭,避免了气体在芯件的另一端被复燃的可能性。

产品特点:
1、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便。
2、通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等各项技术性能具有突出优越。

主要零部件材料表:

NO

1

2

3

4

5

6

构件Component

壳体Body

阻火芯件Fire Arresting Matenal

密封件Seal Material

工作温度(℃)Ambient Temperature

操作压力Operating Pressure

连接方式oint type

材质 Material

碳钢   CS   不锈钢 304 不锈钢 316L 铝合金 Aluminums

不锈钢防爆阻火波纹板 SUS304(SUS316)corrugated plate with flame arrestig and anti-explosion

金属缠绕垫   Metal enlace 聚四氟乙烯 PTFE

≤480℃

0.6~5.00MPa (150LB~600LB)

法兰连接 Flange joint 对焊连接 Butt Welding joint 螺纹连接 Threaded joint

主要外形和连接尺寸:

DN

20

25

40

50

80

100

125

150

L

108

159

219

219

273

273

325

325

H

334

338

376

376

458

462

490

506

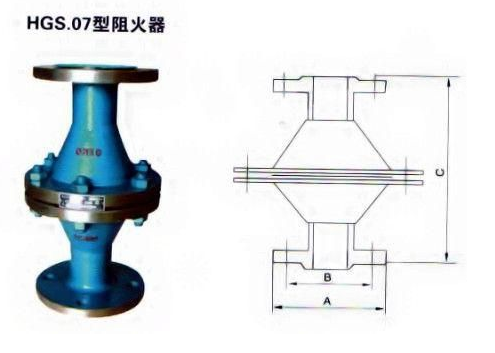

HGS07网型阻火器结构图:

HGS07网型阻火器结构图
