G6B41J气动隔膜阀

更新时间：2024-04-15 20:17:28

产品名称

G6B41J气动隔膜阀

产品型号

G6B41J

连接方式

法兰

结构方式

直通式

驱动方式

气动

产品口径

DN15-DN250

公称压力

1.6-6.4MPA

阀体材质

WCB，不锈钢，铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

G6B41J气动隔膜阀产品概述：

G6B41J气动衬胶隔膜阀(常闭式)用途和主要性能规范：本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。

各种视裹材质的推荐使用范围：

视裹材质（代号）	适用温度	适用介质
硬橡胶（NR）	-10 ℃～85 ℃	除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）	-10 ℃～85 ℃ ]	具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）	-10 ℃～120 ℃	抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶	（CR）-10 ℃～120 ℃	动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹	-40 ℃～100 ℃	非腐蚀性介质

隔膜材质的推荐使用范围：

隔膜材质（代号）	适宜温度	适用介质
丁基胶（B级）	-40 ℃～100 ℃	良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级）	-50 ℃～100 ℃	用于净化水、无机盐、稀释无机酸。

主要性能参数：

型号	公称通径DN（mm）	工作压力WP（Mpa）	试验压力（Mpa）		试验温度（℃）
			密封	强度
G6B41J-16	20-50	1.6	1.76	2.4	常温
G6B41J-10	65-200	1.0	1.1	1.5

主要零件的材料：

序号	名称	材料
1	体阀	铸铁
2	衬囊层	橡胶
3	隔膜	橡胶
4	阀瓣	铸铁
5	阀盖	铸铁
6	阀杆	碳钢
7	手轮	铸铁

主要连接尺寸：

公称通径DN	公称压力MPa	工作压力MPa	主要外形尺寸(mm)										适用范围	重量（kg）
			L		D1	D	D0	?	Z	H	温度（°C）	介质		重量（kg）
			J型	W型	D1	D	D0	?	Z	H	温度（°C）	J型	W型
20	1.6	1.6	121	117	75	105	70	13.5	4	103	小于等于100	一般腐蚀性	非腐蚀性	3
25			131	127	85	115	83	13.5		112				4.3
32			150	146	100	140	114	17.5		144				6.5
40			163	159	110	150	114			156				7.9
50			194	190	125	165	140			177				10.6
65	1.0	1.0	220	216	145	185	165			164.5				17.6
80			258	254	160	200	230		8	181.5				25.5
100			309	305	180	220	280			253				36.2
125			362	356	210	250	280			282				47.5
150			412	406	240	285	368			366.5				74
200			527	521	295	342	483	22						143

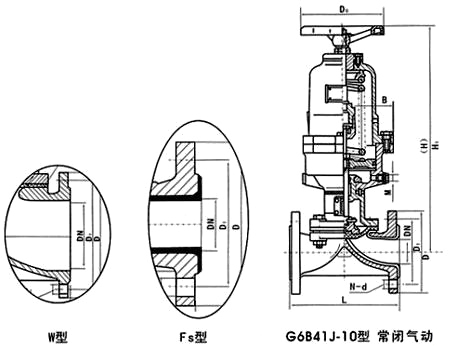

G6B41J气动隔膜阀结构图:
