气动刀型闸阀

更新时间:2024-04-15 20:31:57
产品名称
气动刀型闸阀
产品型号
PZ673X、PZ673H、PZ673F、PZ673Y
连接方式
法兰
结构方式
明杆楔式
驱动方式
气动
产品口径
DN50-1200
公称压力
1.6MPa
阀体材质
1.6MPa
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712,843667323,416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包:包修,包退,包换.
气动刀型闸阀产品概述:
该阀为气动驱动、对夹式连接、明杆平行式刚性单闸板,阀座密封面为硬质合金与聚四氟乙烯,型号分为:PZ673X、PZ673H、PZ673F、PZ673Y,公称压力PN10~16,阀体材料为碳素钢(PZ673H-10C/16C)、不锈钢(PZ673F-10P/16P PZ673Y-10P/16P),具有排渣功能的的闸阀。PZ673H气动刀型闸阀采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。
气动刀型阀广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下等领域,是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成,阀门启闭靠气缸动作来完成。
 气动刀型闸阀特点:
1、 采用对夹式结构,体积小,重量轻,流阻小,安装维修方便 。
2、完全敞开的通道,可以防止介质在阀内沉积。
3、新研制的U型封圈,可以保证阀门的良好密封性。
4、闸板的外密封,则是通过嵌在阀体内具有弹性的密封条来实现,并可借助于螺钉,压板进行调整。
 PZ673H气动刀型闸阀气动装置参数及特点:
 PZ673H气动刀型闸阀是较为复杂的自动化控制仪表,由多种气动元件及阀体组成。多用于要求快速切断或开启的场合。
1、双作用:对阀门开启和关闭的两位式控制;
2、单作用:(弹簧复位):在电器和气路切断或故障时,阀门自动开启或关闭。
可选附件:
1、单或双控电磁阀(有24V、220V等电压供选择,必要时可选防爆电磁阀)。
2、接近开关
3、气源处理三联件(包括减压阀、过滤器、油雾器)。
4、电/气阀门定位器(调节型用)。
气动刀型闸阀产品技术参数:
公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0
1.6
1.5
2.4
1.1
1.76
≤100℃-425℃
≤100℃-425℃
纸浆、污水、煤浆、灰、渣水混和物
气动刀型闸阀零部件材料:
阀体 、上盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金

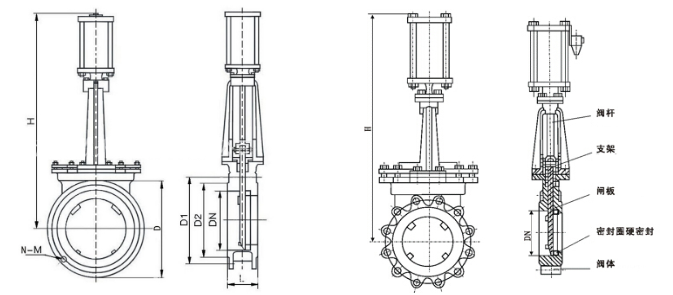

气动刀型闸阀外形及连接尺寸:
气动刀型闸阀外形及连接尺寸
压力MPa 口径DN(mm) L D2 D1 H n-M 压力MPa 口径DN(mm) L D2 D1 H n-M
0.6 50 43 90 110 335 4-M12 1.01.6 50 50 100 125 335 4-M16
65 46 110 130 363 4-M12 65 50 120 145 363 4-M16
80 46 125 150 395 4-M16 80 50 135 160 395 4-M16
100 52 145 170 465 4-M16 100 50 155 180 465 8-M16
125 56 175 200 530 8-M16 125 50 185 210 530 8-M16
150 56 200 225 630 8-M16 150 60 210 240 630 8-M20
200 60 255 280 750 8-M16 200 60 265 295 750 8-M20
250 68 310 335 900 12-M16 250 70 320 350 900 12-M20
300 78 362 395 1120 12-M20 300 80 368 400 1120 12-M20
350 78 412 445 1260 12-M20 350 90 428 460 1260 16-M20
400 102 462 495 1450 16-M20 400 100 482 515 1450 16-M22
450 114 518 550 1600 16-M20 450 120 532 565 1600 20-M22
500 127 568 600 1800 16-M20 500 130 585 620 1800 20-M22
600 154 670 705 2300 20-M22 600 140 685 725 2300 20-M27
700 165 775 810 2500 24-M22 700 165 800 840 2500 24-M27
800 190 880 920 2800 24-M27 800 190 898 950 2800 4-M30
900 203 980 1020 3100 24-M27 900 203 1005 1050 3100 28-M30
1000 216 1080 1120 3400 28-M27 1000 216 1115 1160 3400 28-M30
1200 254 1295 1340 3600 32-M30 1200 254 1325 1380 3600 32-M36
