美标Y型过滤器

更新时间：2024-04-15 20:29:15

产品名称

美标Y型过滤器

产品型号

GL41H/Y

连接方式

法兰

结构方式

Y型

驱动方式

手动

产品口径

DN15-DN250

公称压力

150Lb-600

阀体材质

铸铁、铸钢、碳钢、不锈钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

GL41W-150LB美标Y型过滤器产品概述：

美标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为 10~20 目，通气网为 40~100 目，通油网为 100~160 目，过滤网材质均为不锈钢(特殊情况可按用户要求制作过滤网)。

GL41W-150LBY型过滤器主要零件部件材料表

序号	零件名称	材料名称
序号	零件名称	GL41H-C	GL41H-P	GL41H-R	GL41H-RL
1	阀体	A105	F304	F316	F316L
2	阀盖	A105	F304	F316	F316L
3	滤网	SS304	SS304	SS316	SS316L
4	螺栓	A193-B7	A193-B8
5	螺母	A194-2H	A194-8
6	垫片	PTFE、柔性石墨+SS304
7	排污污塞	A105	SS304	SS316	SS316L

美标Y型过滤器主要执行标准表

设计制造标准	API16D/ANSIB16.34
结构长度标准	ANSIB16.10
连接法兰标准	ANSIB16.5
检验和试压标准	API598
材料标准	ANSI/ASTM

GL41W-150LBY型过滤器主要外型尺寸表

压力等级 CLASS	公称通径 SIZE(in)	尺寸(mm)
压力等级 CLASS	公称通径 SIZE(in)	L	d	D	D1	D2	b	f	Z-Φd	H
150LB	1/2"	130	13	89	60.5	35	12	1.6	4-Φ15	69
	3/4"	150	19	98	70.0	43	12		4-Φ15	72
	1"	160	25	108	79.5	51	12		4-Φ15	78
	11/4"	180	32	117	89.0	64	13		4-Φ15	95
	11/2"	200	38	127	98.5	73	15		4-Φ15	105
	2"	203	51	152	120.5	92	16		4-Φ19	188
	21/2"	216	64	178	139.5	105	18		4-Φ19	205
	3"	241	76	190	152.5	127	19		4-Φ19	218
	4"	292	102	229	190.5	157	24		8-Φ19	255
	5"	342	127	254	216.0	186	24		8-Φ22	290
	6"	406	152	279	241.5	216	26		8-Φ22	335
	8"	495	203	343	298.5	270	29		8-Φ22	420
	10"	622	254	406	362.0	324	31		12-Φ25	495
	12"	698	305	483	432.0	381	32		12-Φ25	550
	14"	787	337	533	476.0	413	35		12-Φ25	610
	16"	914	387	597	540.0	470	37		16-Φ29	675
	18"	978	438	635	578.0	533	40		16-Φ32	750
	20"	1016	489	699	635.0	584	43		20-Φ32	805

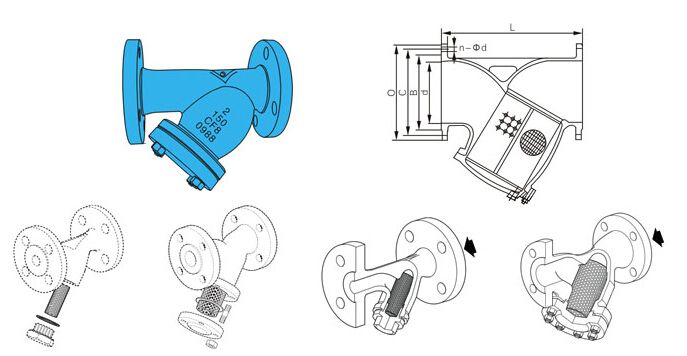

美标Y型过滤器结构图:

美标Y型过滤器结构图
