ZAZQ、ZAZX型电动三通合流、分流调节阀 ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构，接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或不同温度的同种流体，混合成同一温度流体。三通分流阀将一种流体分成两路流体。 　　本系列产品口径由25mm至200mm，公称压力有1.0、1.6、4.0、6.4MPa，温度范围-60℃至450℃，控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

产品特点

流体对阀芯作用方向都处于流开状态，故工作稳定性好。 除了阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。 伺服放大器采用深度动态负反馈，可提高调节精度。 电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC 电子型电动调节阀可直接电流信号控制阀门开度，无需伺服放大器。 节省自动化投资，与单座、双座或套筒调节阀相比，组成同样的系统可省掉一个阀，简化系统，节省投资。 波纹管密封型对移动的阀杆形成完全的密封，诸绝流体外漏。

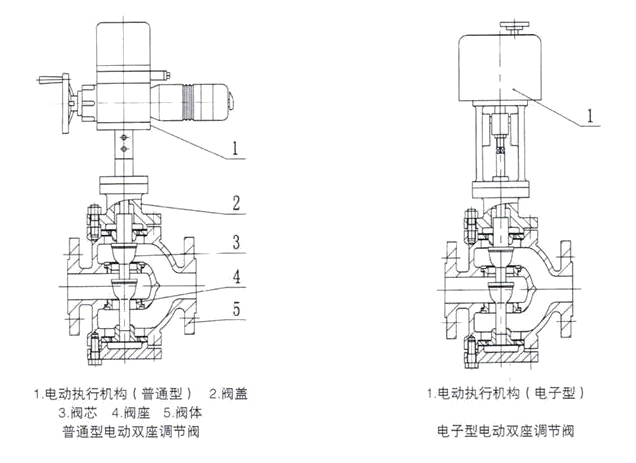

主要零件材料

阀体、阀盖：HT200、ZG230~450ZG、1Cr18Ni9Ti 阀芯、阀座：1Cr18Ni9Ti、司太莱合金堆焊 填料：聚四氟乙烯 推杆、衬套：2Cr13

主要技术参数 公称通俗DN(mm) 25 32 40 50 65 80 100 125 150 200 额定流量系数Kv 合流 8.5 13 21 34 53 85 135 210 340 535 分流 　 　 　 　 　 85 135 210 340 535 额定行程(mm) 16 25 40 60 流量特性 直线 抛物线 工作温度（℃） 普通型：铸铁：-20~200、铸钢：-40~250、铸不锈钢：-60~250 散热型：铸钢：-40~450、铸不锈钢：-60~450 介质温度（℃） 200以下（对合流阀而言） 固有可调比R 30 公称压力PN（MPa） 1.0 1.6 4.0 6.4 允许泄漏量 硬密封：IV级 软密封：IV级 作用方式 电开、电关 信号范围(mA.DC) 0~10 4~20 电源电压 22V、50Hz 380V\50Hz 24V AC/DC 环境温度（℃） 伺服放大器：5~45 执行机构：-10~55 全行程时间(S) 普通型 12.5 20 32 48 电子型 30 30 48 60 消耗功率（W） 普通型 28 35 电子型 6 15 25 40 配套用电动执行机构有关技术参数 公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 电动执机机构型号 普通型 ZAZ-60 DKZ-310 DKZ-410 DKZ-410 DKZ-510 电子型 JHZAZ1 JHZAZ2 JHZAZ3 JHZAZ4 电动执行机构推力（N） 普通型 400 4000 6400 6400 16000 电子型 2000 4000 6000 8000

允许压差

公称通径 (mm) 推力(N) 25 32 40 50 65 80 100 125 150 200 400 0.57 0.37 0.24 0.15 　 　 　 　 　 　 2000 1.85 　 　 　 　 　 　 　 　 　 4000 5.70 3.70 2.40 1.50 　 　 　 　 　 　 6000 　 　 　 　 1.31 0.9 0.56 　 　 　 6400 　 　 　 　 1.40 0.96 0.60 0.15 0.11 0.06 8000 　 　 　 　 　 　 　 0.48 0.36 0.19 16000 　 　 　 　 　 　 　 0.96 0.71 0.38

外形尺寸及重量　　普通型 单位：mm 公称通径DN 25 32 40 50 65 80 100 125 150 200 A 460 530 630 B 230 230 260 H1 490 540 625 H2 246 259 273 311 354 366 668 512 587 759 L 160 180 200 230 290 310 350 400 480 600 L1 121 130 140 153 180 225 250 316 372 444 重量 （kg） PN1640 62 64 66 68 93 98 107 129 135 155 PN64 66 71 75 78 103 121 141 165 180 210 电子型　　单位：mm 公称通径DN 25 32 40 50 65 80 100 125 150 200 D φ155 φ162 φ170 H3 290 325 380 L 160 180 200 230 290 310 350 400 480 600 L1 121 130 140 153 180 225 250 316 372 444 H2 246 259 273 311 354 366 668 512 587 759 重量 PN1640 22 25 26 28 50 56 63 70 80 95 PN64 26 30 35 37 60 68 88 100 125 140
