产品展示
锻钢承插焊截止阀
产品名称
锻钢承插焊截止阀
产品型号
J61Y
连接方式
承插焊
结构方式
直通
驱动方式
手动
产品口径
DN15-50
公称压力
1.6MPa-32.0MPa
阀体材质
锻钢、铸钢、碳钢、不锈钢
联系电话
021-51061185
联系传真
021-51079320
邮件地址
shweierdun@163.com
联系我们
白先生;苏小姐
联系手机
18964118897 15862657172
腾讯 QQ
812998712，843667323，416865208
公司名称
上海威尔顿阀门有限公司
公司网址
服务承诺
质量三包：包修，包退，包换.
锻钢承插焊截止阀产品概述:
锻钢承插焊截止阀J61H、J61Y适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。
900-2500Lb锻钢承插焊截止阀主要尺寸及重量
|
规 格 |
S |
L |
T |
W |
H (开) ≈ |
重量（?） ≈ |
||||||
|
英制 |
公制 |
JNSI |
JIS |
900～1500 Lb |
2500 Lb |
A N S I |
ISO、BS |
J I S |
900～1500 Lb |
2500 Lb |
||
|
NPI牙型60 |
RC牙型55 |
PT牙型55 |
||||||||||
|
1/2 |
15 |
21.8 |
22.2 |
140 |
186 |
1/2 |
125 |
321 |
11.5 |
12.3 |
||
|
3/4 |
20 |
27.1 |
27.7 |
140 |
186 |
3/4 |
125 |
321 |
10.8 |
11.6 |
||
|
1 |
25 |
33.8 |
34.5 |
140 |
186 |
1 |
160 |
321 |
10.5 |
10.8 |
||
|
1 1/4 |
32 |
42.6 |
43.2 |
178 |
232 |
1 1/4 |
160 |
380 |
21.0 |
26.0 |
||
|
1 1/2 |
40 |
48.7 |
49.1 |
178 |
232 |
1 1/2 |
180 |
414 |
19.6 |
26.4 |
||
|
2 |
50 |
61.1 |
61.1 |
216 |
279 |
2 |
200 |
502 |
40.4 |
43.8 |
||
900-2500Lb锻钢承插焊截止阀标准材质明细表
|
序 号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
||
|
Type A105N |
Type A182 F22 |
Type A182 F304 |
Type A182 F316(L) |
|||
|
1 |
阀 体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
|
2 |
阀 瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
|
3 |
阀 杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
|
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
|
5 |
密封环 |
316 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
|
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
|
7 |
圆柱销 |
A276 420 |
A182F304 |
|||
|
8 |
垫圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
10 |
填料 |
柔性石墨+304丝 |
316夹PTFE |
|||
|
11 |
填料压套 |
A276 420 |
A182 F304 |
|||
|
12 |
填料压板 |
A105 |
A182 F304 |
|||
|
13 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
14 |
螺 母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
|
15 |
阀杆螺母 |
A276 420 |
||||
|
16 |
手轮 |
A197 |
||||
|
17 |
铭 牌 |
SS |
||||
|
适 用 介 质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|||
|
适 用 温 度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～200℃ |
|||

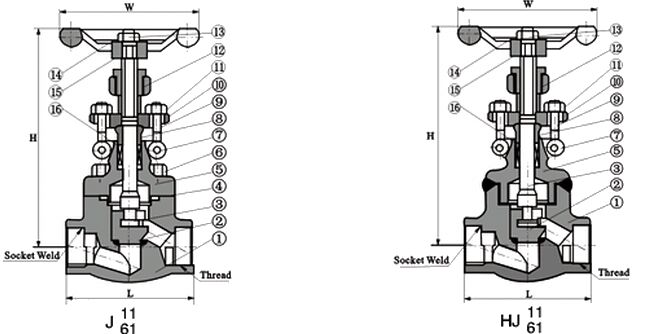

锻钢承插焊截止阀结构图:
