气动浮动球阀

更新时间：2024-04-15 20:25:50

产品名称

气动浮动球阀

产品型号

Q641F

连接方式

法兰

结构方式

直通流道

驱动方式

气动

产品口径

DN15-200(可以根据您的要求定做)

公称压力

1.0MPa-6.4(可以根据您的要求定做)

阀体材质

铸钢、碳钢、不锈钢、304、316

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

气动浮动球阀产品概述:

Q641F气动浮动球阀先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

适用介质：水、气、油品、天然气和酸碱腐蚀性介质。

主要性能规范

型号	公称压力PN(MPa)	试验压力ps(MPa)			工作温度(℃)	适用介质
型号	公称压力PN(MPa)	壳体	密封(液)	密封(气)	工作温度(℃)	适用介质
Q641F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯-20-150 增强聚四氟乙烯-20-180 金属镶嵌封位聚苯-20-250	水、油品等
Q641F-25C	2.5	3.75	2.75
Q641F-40C	4.0	6.0	4.4
Q641F-16P	1.6	2.4	1.76			硝酸类
Q641F-25P	2.5	3.75	2.75
Q641F-40P	4.0	6.0	4.4
Q641F-16R	1.6	2.4	1.76			醋酸类
Q641F-25R	2.5	3.75	2.75
Q641F-40R	4.0	6.0	4.4

主要零件材料

零件名称	阀体	球体、阀杆	密封圈	填料
Q641F-16C Q641F-25C Q641F-40C	WCB、ZG2Cr13	2Cr13	聚四氟乙烯、增强聚四氟乙烯、对位聚苯	聚四氟乙烯、柔性石墨
Q641F-16P Q641F-25P Q641F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q641F-16R Q641F-25R Q641F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

主要外型尺寸

PN1.6(MPa)
通径(DN)	L	D	D1	D2	D6	b	f	H	Z-d	气动装置	重量
15	130	95	65	45	-	14	-	225	4-14	QD60	6
20	130	105	75	55	-	14	-	227	4-14	QD60	7
25	140	115	85	65	-	14	-	233	4-14	QD60	8
32	165	135	100	78	-	15	-	259	4-18	QD60	13
40	180	145	110	85	-	16	-	267	4-18	QD60	17
50	200	160	125	100	-	16	-	278	4-18	QD60	23
65	220	180	145	120	-	18	-	363	4-18	QD100	33
80	250	195	160	135	-	20	-	383	8-18	QD100	38
100	280	215	180	155	-	20	-	552	8-18	QD100	48
125	320	245	210	185	-	22	-	576	8-18	QD150	93
150	360	280	240	210	-	24	-	604	8-23	QD150	108

主要外型尺寸

PN2.5(MPa)
通径(DN)	L	D	D1	D2	D6	b	f	H	Z-d	气动装置	重量
15	140	95	65	45	-	14	-	225	4-14	QD60	6
20	152	105	75	55	-	14	-	228	4-14	QD60	7
25	165	115	85	65	-	14	-	233	4-14	QD60	8
32	178	135	100	78	-	15	-	259	4-18	QD60	13
40	190	145	110	85	-	16	-	267	4-18	QD60	17
50	216	160	125	100	-	16	-	278	4-18	QD60	23
65	241	180	145	120	-	18	-	363	8-18	QD100	33
80	283	195	160	135	-	20	-	383	8-18	QD100	38
100	305	230	190	160	-	20	-	552	8-23	QD150	98
125	381	270	220	188	-	22	-	575	8-25	QD150	108
150	403	300	250	218	-	24	-	624	8-25	QD150	109

主要外型尺寸

PN4.0(MPa)
通径(DN)	L	D	D1	D2	D6	b	f	H	Z-d	气动装置	重量
15	140	95	65	45	40	16	4	225	4-14	QD60	6
20	152	105	75	55	51	16	4	227	4-14	QD60	7
25	165	115	85	65	58	16	4	233	4-14	QD60	8
32	180	135	100	78	66	18	4	259	4-18	QD60	13
40	200	145	110	85	76	18	4	267	4-18	QD60	17
50	220	160	125	100	88	20	4	349	4-18	QD100	28
65	250	180	145	120	110	22	4	363	8-18	QD100	33
80	280	195	160	135	121	22	4	383	8-18	QD100	38
100	320	230	190	160	150	24	4.5	552	8-23	QD150	98
125	400	270	220	188	176	28	4.5	575	8-25	QD150	108

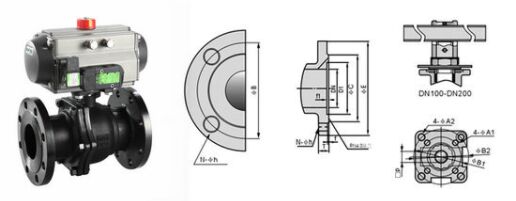

气动浮动球阀结构图:

气动浮动球阀结构图
