J44Y~L44Y型PN160~PN320高压角式节流阀

更新时间：2024-04-15 20:22:36

产品名称

J44Y~L44Y型PN160~PN320高压角式节流阀

产品型号

J44Y~L44Y型PN160~PN320

连接方式

法兰

结构方式

角式

驱动方式

手动

产品口径

DN15-DN100

公称压力

16.0-32.0MPa

阀体材质

不锈钢,铸钢,铸铁,锻钢

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

J44Y~L44Y型PN160~PN320高压角式节流阀产品概述：

公称压力：16.0-32.0Mpa

壳体材质：铸钢、不锈钢

产品厂家：威尔顿

产品用途：高压角式截止阀、节流阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量．截止阀适用压力、温度范围很大,但一般用于中、小口径的管道

产品特点：截止阀是关闭件（阀瓣）沿阀座中心线移动的阀门。截止阀在管路中主要作切断用。截止阀有以下优点：

1.在开闭过程中密封面的摩擦力比闸阀小，耐磨。

2. 开启高度小。

3．通常只有一个密封面，制造工艺好，便于维修

高压角式截止阀、节流阀的详细资料：

高压角式截止阀、节流阀性能与规范

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
适用介质	水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200

高压角式截止阀、节流阀主要连接与外形尺寸：

型号	通径 DN(mm)	主要连接尺寸							外形尺寸
型号	通径 DN(mm)	L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
	32	135	115	80	M42×2	37	22	4-18	300	222	248
	40	165	165	115	M52×2	47	28	6-26	350	265	300
	50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
	32	135	135	95	M48×2	41	25	4-22	300	222	248
	40	165	165	115	M64×3	58	32	6-26	350	265	300
	50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
	80	260	225	170	M100×3	93	50	6-33	810	520	600
	100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
	80	260	260	195	M125×4	112	60	6-36	810	520	600
	100	290	300	235	M155×4	130	75	8-39	850	595	285

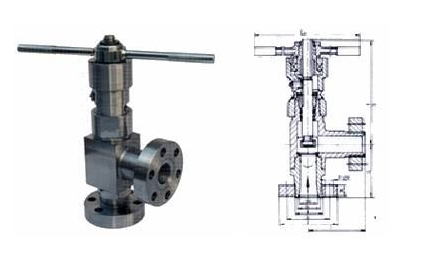

J44Y~L44Y型PN160~PN320高压角式节流阀结构图:

J44Y~L44Y型PN160~PN320高压角式节流阀结构图

本页URL，复制给好友：

订货流程：
1、客户采购清单传真至021-51079320或来电咨询021-51061185或发邮箱shweierdun@163.com
2、收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）.
3、具体商定：交货期、特殊要求等事宜.

订货须知：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
3、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
