气动薄膜单座、套筒调节阀

更新时间：2024-04-15 20:22:10

产品名称

气动薄膜单座、套筒调节阀

产品型号

ZJHPJHM

连接方式

法兰

结构方式

单座、套筒

驱动方式

气动

产品口径

DN15-DN1200

公称压力

PN1.6-6.4MPa

阀体材质

锻钢，铸钢，不锈钢，铸铁

联系电话

021-51061185

联系传真

021-51079320

邮件地址

shweierdun@163.com

联系我们

白先生;苏小姐

联系手机

18964118897 15862657172

腾讯 QQ

812998712，843667323，416865208

公司名称

上海威尔顿阀门有限公司

公司网址

http://www.0755fm.com

服务承诺

质量三包：包修，包退，包换.

气动薄膜单座、套筒调节阀产品概述:

ZJHP、ZJHM精小型气动薄膜单座、套筒调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。气动薄膜单座、套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-300。适用流体温度由-200℃至560℃范围内多种档次。泄漏标准有IV级或VI级，流量特性为线性或等百分比，多种多样品种规格可供选择。

气动薄膜单座、套筒调节阀主要零部件材料

阀体、阀盖	HT200、ZG230-450、ZG1Cr18Ni9Ti	阀芯、阀座	1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯	增强聚四氟乙烯	填料	聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片	橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片	膜盖	A3
波文膜片	丁腈橡胶夹增强涤纶织物	弹簧	60Si2Mn
阀杆、推杆	2Cr13、1Cr18Ni9Ti	衬套	2Cr13

气动薄膜单座、套筒调节阀主要技术参数

公称通径DN(mm) (阀芯直径dn)		20				25	32	40	50	65	80	100	125	150	200	250	300	350	400
		10	12	15	20
额定流量系数KV	直线	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4.0	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L(mm)		10				16		25		40			60			100
膜片有效面积Ae(cm2)		280						400		600			1000			1600
信号范围Pr(Kpa)		20～100、40～200、80～240段幅；20～60、60～100
气源压力Ps(Mpa)		0.14～0.4
固有流量特性		直线、等百分比
固有可调比R		50：1
允许泄漏量		硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN(Mpa)		1.6、4.0、6.4
工作温度t (℃)	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560
	低温型	-60～100、00～200、-200～-250

气动薄膜单座、套筒调节阀外形及连接尺寸

公称通径			20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	PN16		185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40		190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64		200	210	220	251	286	311	337	394	440	475	630	700	765
H1	常	PN16	487	493	524	524	538	686	706	726	969	969	1009	1353	1390
	温	PN40	487	493	524	524	538	686	706	733	979	979	1029	1373	1415
	型	PN64	497	503	534	534	546	696	713	743	999	999	1044	1385	1425
	中温型		标准型加200					标准型加250			标准型加320			标准型加350
H2	PN16		53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40		53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64		63	68	75	83	88	100	105	125	148	170	203	235	265
A			282					360			470			620
法兰标准			GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K

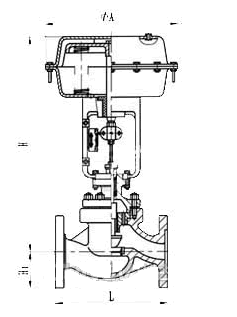

气动薄膜单座、套筒调节阀结构图：

气动薄膜单座、套筒调节阀结构图
